Рейтинг 2020 года: лучшие материнские платы для работы и игр по отзывам экспертов и покупателей.

Материнская плата — главный компонент любого настольного ПК. Она должна обладать достаточным количеством нужных разъемов, дабы пользователь получил возможность установить мощную видеокарту, большой объем оперативной памяти и несколько накопителей. Кроме того, не стоит забывать и о необходимости подключения различной периферии. Лучшие материнские платы 2020 года представлены в нашем рейтинге.

Правильный выбор «матери» - это основа сборки ПК: если процессор в пределах одного сокета можно при желании поменять на более быстрый, память можно нарастить, видеокарту заменить, то материнская плата обычно живет в корпусе до радикального апгрейда или серьезной поломки. Так что выбирать материнку стоит с расчетом на долгое использование… Хотя вошедшая в поговорки любовь Intel к регулярной смене сокетов процессоров без обратной совместимости уже приводит к тому, что даже небольшой апгрейд заставляет менять и материнскую плату вместе с ЦП. В этом плане консерватизм AMD выглядит разумнее – вспомните, сколько времени прожил сокет AM3+, который только сейчас сменяется несовместимым AM4, и есть все основания полагать, что новая сборка под Ryzen еще долго сможет обновляться на одной плате.

Для нашего рейтинга лучших материнских плат мы решили выбрать три варианта сокетов:

  • LGA 1151 – процессоры Intel Skylake, Kaby Lake, в версии v2, несовместимой с предыдущей (ну это же Intel!), и Coffee Lake. Это позволяет выбрать процессоры от Celeron G4900 до Core i9-9900K – то есть от простой офисной сборки до мощной рабочей станции или игрового ПК.
  • AM4 – сокет от AMD, пришедший вместе с AMD Ryzen. А это возможность использовать процессоры от недорогого AMD A6-9500E для «офисно-домашних» сборок до топового Ryzen 9 3950X, и сокет AM4 гарантированно проживет еще не год и не два. К тому же на него перевели и APU (процессоры с интегрированной графикой, ранее использовавшие свои сокеты FM).
  • LGA 2066 – сокет для топовых процессоров Intel Skylake-X и Kaby Lake-X – тех самых, что успешно стремятся догнать и перегнать старые AMD по тепловому пакету. Зато, если у Вас есть почти 110 тысяч на 18-ядерный Intel Core i9-10980XE, то уж на охлаждение, способное справиться с его 165 Вт тепловыделения, деньги точно найдутся.

Рейтинг лучших материнских плат 2020 года - ТОП 12

Категория Место Наименование Рейтинг Цена
Лучшие материнские платы под сокет LGA 1151-v2 1 GIGABYTE Z390 DESIGNARE (rev. 1.0) 9.9 / 10 20 930
2 ASUS PRIME Z390-A 9.8 / 10 15 460
3 GIGABYTE Z390 AORUS PRO (rev. 1.0) 9.7 / 10 14 730
4 ASUS PRIME H370-PLUS 9.4 / 10 9 420
5 MSI B360 GAMING PLUS 9.2 / 10 7 376
Лучшие материнские платы под сокет AM4 1 ASRock X570 Creator 9.9 / 10 43 240
2 GIGABYTE X570 AORUS PRO (rev. 1.0) 9.8 / 10 21 120
3 ASUS PRIME X570-P 9.6 / 10 15 192
4 ASUS TUF B450M-PRO GAMING 9.4 / 10 9 215
5 GIGABYTE B450 AORUS ELITE (rev. 1.0) 9.0 / 10 8 410
6 ASRock B450 Pro4 8.9 / 10 6 990
Лучшие материнские платы под сокет LGA 2066 1 ASUS WS X299 PRO 9.8 / 10 29 130
2 GIGABYTE X299 UD4 Pro (rev. 1.0) 9.3 / 10 16 960

Лучшие материнские платы под сокет LGA 1151-v2

GIGABYTE Z390 DESIGNARE (rev. 1.0)

20 930
Открывает наш рейтинг материнских плат под сокет LGA 1151-v2 GIGABYTE Z390 DESIGNARE. Над дизайном этой материнской платы возились столько, что это, кажется на первый взгляд, даже отразилось в ее названии (на самом деле designare – это не от английского design, а итальянское «предназначенный») – но как с физическим наполнением яркого образа? Что ж, плата оснащена 12+1-фазным питанием процессора с питанием от 8+4 pin и поддерживает процессоры начиная от Celeron G4900 (интересно, кто-то сподобится воткнуть это в сокет платы за 20 тысяч?) и заканчивая Core i9-9900KS, позволяя использовать до четырех модулей DDR4-4266 с максимальным объемом каждого в 32 ГБ. Есть поддержка Thunderbolt 3 (в двух портах USB Type-C), встроены два гигабитных сетевых контроллера, Bluetooth версии 5.0 и двухдиапазонный Wi-Fi (2,4 и 5 ГГц). Приправляем это одним или двумя M.2 SSD по желанию, а вот видеокарту лучше использовать одну – в режиме x16 может работать только одиночный слот, две видеокарты будут работать как х8, а, поскольку здесь используется третья версия шины, современным видеокартам это уже порежет скорость. Если бы здесь была поддержка PCI Express 4.0… Но за этим Вам к AMD. Также доступны слоты х4 и х1. «Шестнадцатые» слоты армированы и далеко разнесены (насколько позволяет форм-фактор ATX): если Вы захотите использовать дискретную звуковую карту, не доверяя «встройке» несмотря на гордо торчащие «аудиофильские» конденсаторы, то ее можно будет без проблем для охлаждения второй видеокарты поставить в нижний слот, а в конфигурации с одной видеокартой – куда угодно… кроме верхнего слота х1, который видеокарта, естественно, закроет.

Стоит отметить, что из-за дефицита линий PCIe даже с учетом расширения их чипсетом верхний слот М.2 делит линии с разъемами SATA 5 и 6. Нижний слот М.2 в зависимости от того, какого типа в нем накопитель, «отжимает под себя» либо SATA 2 (если сам SSD – SATA), либо SATA 1 (если SSD – PCIe). То есть гарантированно работают независимо от конфигурации M.2 только порты SATA 3 и SATA 4.

Основные плюсы:
  • Мощная подсистема питания
  • Поддержка Thunderbolt 3
  • Два слота М.2 (но работающих через чипсет и разделяющих ресурсы с SATA)
  • Достаточно удачная компоновка разъемов PCIe
Минусы:
  • При таком количестве физических линий PCIe поддержка 3-Way SLI большого смысла не имеет
9.9 / 10
Рейтинг
Отзывы
9900+2080 работают отлично, температуры в норме, к плате претензий нет.

Чипсет Intel Z390 не особо отличается от ранее выпущенного Z370 (ну, это и для процессоров у «синих» все более характерно, чего уж там). Фактически только введена поддержка USB 3.1 Gen 2 и контроллера CNVi.

Материнка ASUS PRIME Z390-A способна работать с широким спектром процессоров Intel – от дешевых «селеронов» до i9 девятого поколения. Подсистема питания – на девяти фазах, причем радиаторы контактируют через термопрокладки не только с мосфетами, но и с дросселями. В пример многим «игровым» платам штатные радиаторы VRM достаточно эффективны, а не представляют собой в основном декоративные «чушки» из алюминия.

Для сборки высокопроизводительной системы плата предлагает все необходимое: два слота M.2 для быстрых NVMe SSD, 4 слота под память DDR4 с максимальным объемом 64 ГБ в сумме и эффективной частотой до 4266 МГц, два полноценных слота PCIe 3.0 x16 (третий работает в режиме х4), поддерживающих SLI для карт Nvidia и CrossFire X для видеоускорителей Radeon. Разъемы слотов усилены металлическими вставками и спокойно выдерживают нагрузку от тяжелых карт.

Возможности разгона процессоров К-серий плата предлагает отличные – интерфейс UEFI богат настройками и интуитивно понятен. Так что для экспериментов и выжима из системы всех возможностей она подходит ничуть не хуже, чем для работы на стоковых частотах. Дополнительно отметим традиционно качественный встроенный звуковой тракт и, куда уж без нее, настраиваемую систему RGB-подсветки.

Основные плюсы:
  • Поддержка процессоров на LGA 1151-v2 вплоть до i9-9900K
  • Наличие двух слотов M.2
Минусы:
  • Для разгона i9 с учетом его энергопотребления на 5 ГГц VRM все же слабоват
9.8 / 10
Рейтинг
Отзывы
Собрал с i7-8700K и 1080, все летает как надо. Температуры все в норме даже в тяжелых играх.

Эта материнская плата – ближайший конкурент ASUS PRIME Z390-A. Собрана она на том же топовом чипсете, поддерживает все актуальные процессоры на сокете LGA 1151-v2, а подсистема питания даже мощнее за счет использования 13 фаз (но об этом ниже) и дополнительного четырехконтактного разъема для подключения к блоку питания. То есть, по идее, на ней уже можно спокойно «гнать» и 9900K. Правда, вызывают определенные опасения радиаторы – металла в них много, а вот общая площадь не особо внушает. Похоже, не зря на плате аж восемь разъемов 4-pin для вентиляторов охлаждения и два разъема для помп СВО – стоит задуматься как минимум о принудительном обдуве VRM при серьезных экспериментах с разгоном.

Если присмотреться к плате внимательно, можно понять, что маркетологи все же приложили руку и к схемотехнике: фазы питания ядер процессора на самом деле попарно спараллелены. То есть ту же эффективность имели бы и 6+1 фаза с двумя параллельными мосфетами для процессорных ядер на каждой, а именно такую схему поддерживает установленный здесь контроллер ISL69138. Но «13 фаз» звучит куда красивее, да? И температуры в тестах действительно доказывают недостаточную эффективность радиаторов без принудительного охлаждения: даже на стоковых частотах i9-9900K раскаляет радиаторы до 75 градусов, в разгоне же температура переваливает за сотню. Так что замена радиаторов на ватерблоки СВО в этом случае нужна однозначно.

4 армированных слота под память позволяют устанавливать до 64 ГБ на четырех планках, максимальная официально поддерживаемая частота – 4133 МГц, то есть возможность разгона памяти у Gigabyte хоть немногим, но меньше, чем у Asus.

В итоге мы все же поставим Gigabyte на третье место в рейтинге лучших материнских плат: для использования «как есть» Asus выглядит интереснее. А вот для сборки кастомных систем на водяном охлаждении мы бы выбрали Gigabyte, причем подождав вторую ревизию платы для сравнения.

Основные плюсы:
  • Мощная подсистема питания
  • Обилие разъемов для вентиляторов и помп, причем с поддержкой регулировки 3-pin по напряжению
Минусы:
  • Недостаточно эффективные радиаторы VRM для разгона топовых процессоров
  • Неудобное расположение части разъемов для вентиляторов
9.7 / 10
Рейтинг
Отзывы
Отличная плата, новый процессор 9 поколения встал без обновления BIOS. Разъемы PCIe крепкие, можно трехвентиляторную карту ставить спокойно.

Продолжает наш рейтинг лучших полноразмерная материнская плата ATX для сборки систем, от которых не требуется выжимать последние капли потенциала: как ни крути, максимально поддерживаемая частота памяти – 2666 МГц. Да и заявленная в ней поддержка CrossFire X выглядит исключительно как «чтобы было» - второй слот х16 имеет только 4 линии. Изначально плата поддерживала только восьмое поколение процессоров Intel, но, обновив BIOS до версии 0904, Вы получите возможность установки хоть i9-9900К.

Учитывая «неразгонность» чипсета, шестифазная подсистема питания у него достаточно скромная, но на процессорах с штатным TDP 95 Вт со своими задачами справляется, а температура радиаторов сохраняется на приемлемом уровне.

Звук собран хоть и с конденсаторами Nichicon и грамотной разводкой дорожек, но на кодеке ALC887 – его возможности устроят Вас, если коварная болезнь «аудиофилия» еще не вцепилась в Вас своими пронырливыми лапками. Многоканальную акустику подключать неудобно, а для стандартного набора из двух колонок и сабвуфера разъемов хватает.

Основные плюсы:
  • Совместимость с Coffee Lake и Coffee Lake Refresh
  • Приличное качество
Минусы:
  • Бюджетный кодек с не самым впечатляющим уровнем нелинейных искажений и шума
9.4 / 10
Рейтинг
Отзывы
Нормальная материнка, если поставить целью именно свежий процессор, но без особых наворотов.

Но не всем же нужны топовые «печки» в качестве процессоров и экстремальный разгон? Тогда возьмем материнскую плату попроще: «неразгонный» чипсет B-серии и меньшее количество фаз VRM явно намекают на ограниченные возможности у MSI B360. Да и максимально поддерживаемая частота памяти – только 2666 МГц. Другое дело, что для систем, собираемых на платах из этого ценового диапазона, более быстрая память все равно вываливается из бюджета сборки, да и значительной пользы не дает.

Основной разъем для видеокарт – верхний: из двух слотов х16 только он подсоединен напрямую к процессору, нижний «завязан» на чипсет и физически имеет только 4 линии. Но, опять-таки, вряд ли кто будет на этой плате использовать две видеокарты.

По остальному «железу» материнская плата тоже представляет собой типичный «середнячок», но ее цена, пожалуй, даже высоковата: есть конкуренты за аналогичные деньги, но уже на чипсете Z370. Поэтому рейтинг однозначно снизим.

Основные плюсы:
  • Удовлетворительное для адекватного выбора процессоров охлаждение VRM
Минусы:
  • Среднее качество звука по сравнению с более совершенными платами
  • Слабовато усиление разъема под видеокарту
9.2 / 10
Рейтинг
Отзывы
Нормальная плата без особых наворотов. К MSI уже привык, так что и для новой сборки взял MSI.

Лучшие материнские платы под сокет AM4

В рейтинге лучших материнских плат под сокет AM4 побеждает, на наш взгляд, ASRock X570 Creator. Несмотря на сходство с платой X570 Phantom Gaming X, назначение которой по названию очевидно, эта материнская плата рассчитана на построение рабочих станций высокой мощности. 14 фаз VRM, мосфеты которого накрыты развитыми радиаторами с тепловой трубкой, способны нормально справиться с питанием самых энергоемких процессоров линейки Ryzen, для которых 4 слота оперативной памяти поддерживают работу с частотами до 4666 МГц, если речь идет о Ryzen третьего поколения, или до 3600 МГц, если процессор – второго поколения. Максимальный объем памяти – 128 ГБ.

Набор интерфейсов более чем приличный: два слота PCIe x16, работающие непосредственно с процессором и один – через чипсет, позволяют использовать CrossFireX на трех видеокартах AMD. Если же используются карты Nvidia, придется ограничиться 2-way SLI. Еще три порта PCIe x1 работают через чипсет. На чипсете же «висят» 4 шестигигабитных портов SATA, еще столько же подключены через отдельные контроллеры ASMedia ASM1061. Для накопителей M.2 предусмотрены два слота, один работает непосредственно с CPU, второй – через чипсет. Таким образом, при сборке компьютера можно собрать и дисковый рейд с хорошим запасом по резервированию, и иметь под рукой быстрые SSD-накопители для операционной системы, прикладных программ и часто востребованных данных. Кроме того, здесь есть два сорокагигабитных разъема Thunderbolt 3.0, гигабитный и десятигигабитный сетевые интерфейсы, Bluetooth 5.0 и Wi-Fi.

Новейший чипсет X570 выполнен по современной 14-нанометровой технологии, охлаждение чипсета – активное. Вентилятор на штатных настройках из-за малого диаметра и соответственно высоких оборотов шумноват, но удерживает температуру в стабильно приемлемых рамках: нужно учесть, что радиатор чипсета одновременно служит и радиатором второго M.2-накопителя. Есть и «тихий» режим – но при длительной работе с большой нагрузкой уже можно рисковать перегревом.

Основные плюсы:
  • Обилие интерфейсов, в том числе высокоскоростных
  • Армированные слоты PCIe x16
  • Мощная подсистема питания
Минусы:
  • Высокая цена
  • Шумное активное охлаждение чипсета
  • Отсутствие в UEFI раздела EZ Mode
9.9 / 10
Рейтинг
Отзывы
Собирал систему в первую очередь под монтаж 4К-видео, так что вычислительная мощность и объемы памяти и накопителей были нужны соответствующие. Работает все без проблем, тепловой режим адекватный.
Здесь мы первым делом отметим грамотное расположение чипсета – его вентилятор прилично смещен вниз относительно верхнего слота под видеокарту, так что даже массивные карты двухслотового формата не будут мешать охлаждению X570, который холодным не назовешь.

Плата полностью поддерживает процессоры AMD Ryzen 3xxx, в том числе и оснащенные встроенным видеоядром (на этот случай на заднюю панель выведен разъем HDMI) – хотя трудно представить себе человека, покупающего недешевую игровую плату для установки туда APU, а не топового процессора без «встройки». Максимальная официально поддерживаемая частота для оперативной памяти – 4400 МГц, ну а все, что выше – на страх и риск оверклокера. Разгонять можно и процессор: VRM с 12+2 фазами (работающими через удвоение, сам контроллер VRM работает по схеме 6+1) и разъем питания 8+4-pin на это однозначно намекают.

Слотов PCIe x16 – три штуки, два из них – армированные с расчетом на установку тяжелых видеокарт и работающие напрямую с процессором. Слотов x1 два («заведены» через чипсет, как и нижний х16), и расположены они впритык к слотам x16 – то есть, если Вы захотите собрать конфигурацию с двумя картами и дискретной звуковой на замену встроенному «Реалтеку» (пускай тот и с высококачественными японскими конденсаторами, но это все же «встройка»!), то для звуковой карты останется доступен только как раз слот x16 – иначе звуковая карта даже однослотовым видеокартам будет «перекрывать дыхание» (автором проверено на себе – ставить звуковую карту прямо под видео даже при хорошей продувке корпуса не стоит). Также стоит учесть, что в режиме х16 работает только верхний слот, при использовании двух карт оба работают как х8, нижний – х4. Также отметим, что расстояние между верхним слотом под видеокарту и процессорным сокетом выбрано удачно – сюда нормально впишется крупный кулер, а он, учитывая нацеливание платы на топовое (и горячее) «железо» здесь еще как актуален.

Слотов М.2 на плате два, оба имеют собственные радиаторы (не особо развитые по оребрению). Оба слота сидят на PCI Express четвертой версии, что стоит учесть при выборе накопителя.

Основные плюсы:
  • Удачное расположение основных слотов, причем слоты под оперативную память и видеокарты армированы
  • Поддержка работы с двумя накопителями M.2 на максимальных скоростях, обеспечиваемых PCIe 4.0
  • Хорошее охлаждение чипсета
  • Мощная подсистема питания процессора
  • Два выхода на помпы СЖО
Минусы:
  • Верхний слот x1 практически не имеет смысла, как и нижний при использовании двух видеокарт
9.8 / 10
Рейтинг
Отзывы
Дизайн очень удачный, карта не перекрывает чипсет, большая башня со 140-миллиметровым вентилятором встала без проблем.
В отличие от нафаршированной интерфейсами платы от ASRock, ASUS выглядит прилично проще – но и разрыв в ценах очень серьезный при том, что чипсет в обеих платах один и тот же. При этом ASUS Prime X570-P полностью готова к использованию топовых процессоров AM4 третьего поколения, в том числе и под разгоном: VRM, построенный по схеме 8+4, может выдерживать высокие токи, а питание процессора подключается через разъем 8+4-pin. Максимальный поддерживаемый объем оперативной памяти – 128 ГБ в четырех слотах с частотами до 4400 МГц.

Разъемов PCIe x16 (при использовании Ryzen 3xxx работающих в режиме PCI Express 4.0) два, однако непосредственно с процессором работает только верхний – второй соединен с чипсетом и фактически работает в режиме x4, так что поддержка CrossFireX здесь больше для галочки – да и далеко не всем нужны конфигурации с двумя видеокартами, если уж на то пошло. Три слота PCIe x1 работают также через чипсет, как и нижний слот M.2 – верхний работает напрямую с процессором. Поскольку, в отличие от ASRock, радиатор чипсета (имеющий активное охлаждение) не служит одновременно и радиатором накопителя, тепловой режим удалось сделать более комфортным. Это важно: длинные видеокарты сильно ограничивают приток воздуха к вентилятору чипсета (у Gigabyte он вписан гораздо лучше), да еще и «подкидывают» к нему горячий воздух, но температура продолжает удерживаться на нормальном для работы уровне. Разъемов SATA шесть штук.

Основные плюсы:
  • Хороший запас по мощности и тепловому режиму у VRM
  • Наличие двух слотов M.2
Минусы:
  • Неудачное размещение вентилятора чипсета
  • «Урезанный» нижний слот PCIe x16
9.6 / 10
Рейтинг
Отзывы
За чипсет переживал – 2070 его прилично перекрывает, но температура стабильная. В целом плата приятно собрана.

Для сборки компьютера в невысоком корпусе и на одной видеокарте эта материнка достаточно интересна: чипсет AMD B450, поддержка памяти с частотой до 3533 МГц в разгоне, два слота M.2. Качественное охлаждение десятифазной (увы, опять с удвоителями для CPU SoC) подсистемы питания точно не будет лишним, а особо подчеркиваемая производителем защита от статического электричества важных цепей и применение компонентов military grade – это хороший бонус к надежности.

К сожалению, компактный формат платы потребует большего внимания к выбору процессорного кулера, особенно, если память уже куплена с высокими радиаторами. Но это общая проблема для большинства плат microATX.

Отметим традиционное для Asus качество звукового тракта на Realtek S1200A. Жаль только, что не предусмотрен оптический выход.

Основные плюсы:
  • Общее высокое качество
  • Грамотно спроектированная подсистема питания
Минусы:
  • Ограниченное количество слотов PCIe, причем в режиме х16 работает только один (ограничение чипсета)
9.4 / 10
Рейтинг
Отзывы
Нормальная плата под райзены, охлаждается хорошо, настраивается удобно.

Разгонные возможности здесь ниже тех, что ждешь от платы на чипсете B450 – производитель заявляет о поддержке частот памяти только до 3200 МГц. С учетом того, как хорошо Zen и Zen+ отзываются на увеличение рабочих частот оперативной памяти, это несколько ухудшает впечатление от платы.

Если выбранный Вами SSD M.2 сильно греется при активном использовании, то решение Gigabyte комплектовать плату радиатором с развитым оребрением однозначно пойдет в плюсы. Но стоило бы заодно и сделать плату пошире – стандартные точки крепления правой стороны в корпусе до нее не дотягиваются, и край «повисает» в воздухе. С учетом довольно тонкого текстолита это потребует осторожности при подключении разъемов 24-pin и SATA. Разъем 8-pin для питания процессора зажат в узком месте между кожухом и радиаторами, подключать питание неудобно, как и заворачивать рядом расположенный винт крепления.

В целом же плата, конечно, достаточно привлекательная для новой сборки, и только описанные выше просчеты не дают нам поднять ее баллы рейтинга.

Основные плюсы:
  • Качественная подсистема питания
  • Хорошее охлаждение SSD в верхнем слоте М.2
Минусы:
  • «Провисание» края платы
  • Неудобны монтаж платы и подключение питания процессора
9.0 / 10
Рейтинг
Отзывы
Нормальный уровень исполнения, жаль, что в продаже в основном платы с сырым BIOS, после покупки стоит сразу скачать новый с сайта.

Для более-менее бюджетных сборок эта материнская плата вполне хороша: в ее активах и чипсет с поддержкой Zen+, и достаточное охлаждение. Правда, мозолит глаза пустое место на плате: по идее, там должен был располагаться слот под SSD M.2, но вместо него можно увидеть только батарейку CMOS. Верхний слот M.2 же находится выше PCIe x16 на одной линии с PCIe x1, что ограничивает максимально возможную длину накопителя. Радиатора для него производитель не предлагает.

В общем, материнка хоть и соответствует цене, и дает неплохие возможности, но ощущение некоторой «недоделанности» не дает поднять ей рейтинг. Да и провисающий правый край платы с учетом тонкого текстолита портит впечатление.

Основные плюсы:
  • Наличие двух слотов М.2
  • Неплохие радиаторы VRM, хотя самих фаз питания маловато для разгона восьмиядерных Zen+ «на максимум»
Минусы:
  • Нелогичное расположение верхнего слота М.2
8.9 / 10
Рейтинг
Отзывы
Плата не особо дорогая, 7 2700 на ней завелся без проблем.

Лучшие материнские платы под сокет LGA 2066

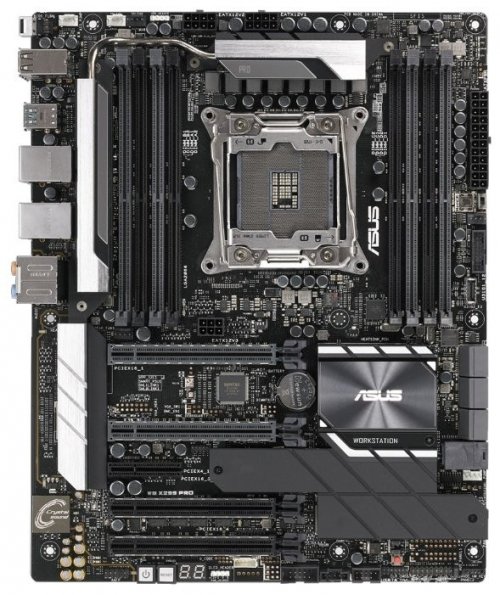

ASUS WS X299 PRO

29 130
Тяжелый рендеринг, работа с 4К-видео (хотя и 8К уже не новинка, если уж на то пошло)? В подобных применениях, требующих высокой вычислительной мощности и хорошо распараллеливающихся, процессоры HEDT будут в своей тарелке – а разработанная конкретно под рабочие станции плата WS X299 PRO им в этом поможет.

Восемь слотов под оперативную память рассчитаны на DDR4-4133, доступны четыре слота PCIe x16, причем все они – армированные. Два верхних традиционно разнесены на один слот, нижние же соседствуют, а между ними и вторым слотом PCIe x16 находится слот x4. Впрочем, никто и не будет собирать на этой плате конфигурацию с четырьмя видеоускорителями, поскольку, в зависимости от количества линий процессора, ее максимум – это работа в режиме 3-Way (х16-х16-х8 для процессоров с 48 и 44 линиями PCIe), либо 2-Way (x16-x8 для процессоров с 28 линиями). Питание PCIe-устройств усилено шестипиновым разъемом на плате (нестандартным, учтите). Для высокоскоростных твердотельных накопителей предусмотрены два слота М.2, оба на шине PCI Express 3.0 (эй, Intel, а у AMD уже есть 4.0!), а также разъем U.2.

Мощная подсистема питания, запитанная от двух разъемов 8-pin, в совокупности охлаждается тремя радиаторами на общей тепловой трубке. Учитывая, что HEDT-процессоры энергию не потребляют, а буквально жрут ее за обе щеки, это отнюдь не лишнее.

Сама плата – на толстом текстолите, с приличным запасом прочности под тяжелые башенные кулеры. Впрочем, штатно предусмотрено и управление производительными СЖО (есть отдельный выход питания помпы с повышенной токооотдачей) или более простыми AIO-системами жидкостного охлаждения – хотя ставить AIO на HEDT идея из разряда, мягко говоря, эксцентричных.

Есть и «вкусности» - например, качественная звуковая подсистема с оптическим цифровым выходом и, что для рабочей станции уж вряд ли нужно, поддержка синхронизируемой динамической подсветки Aura. В общем, плата вышла весьма достойной – для действительно мощных (и «вычислительно», и «электрически») систем она станет хорошим выбором.

Основные плюсы:
  • Мощная подсистема питания
  • Поддержка работы двух видеокарт в режиме х16-х16
  • Два слота М.2 и поддержка SSD U.2
  • Механическая прочность платы
  • Индикатор POST-кодов, кнопки управления питанием и перезагрузки на самой плате для удобства разгона
Минусы:
  • Вторая плата перекроет слот х4, в конфигурации 3-Way установить что-то кроме видеокарт вообще не получится без использования райзеров
9.8 / 10
Рейтинг
Отзывы
Уверенно держит нагрузку, тяжелые проекты в CryEngine (а на фоне еще и 3D Max) просто летают при умеренных температурах.

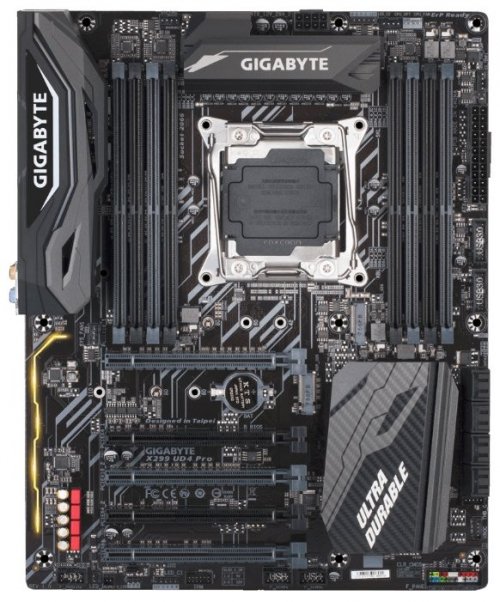

Если материнская плата от ASUS рассчитана на максимальный «хардкор», то Gigabyte, собранная на том же чипсете, спроектирована под более умеренные нагрузки. Достаточно сказать, что питание VRM осуществляется всего через один разъем 8-pin, а количество фаз VRM меньше – то есть она подойдет под «младшие» HEDT-процессоры, самые мощные же неизбежно будут перегревать VRM и соответственно по сигналу от термодатчика сваливаться в троттлинг. Даже несмотря на то, что максимальный TDP процессоров в списке поддерживаемых платой – 165 Вт. В последней версии BIOS (F6) появилась поддержка процессоров десятого поколения (Cascade Lake-X), от i9-10900X до i9-10980XE.

Плата поддерживает четырехканальную работу с оперативной памятью вплоть до 4400 МГц, максимальный объем в восьми слотах – 128 ГБ, если используется процессор 44-lane или 28-lane – «младшие» процессоры на 16 линий могут использовать только 4 слота и соответственно до 64 ГБ и в двухканальном режиме. Для накопителей предусмотрены два слота М.2. А слотов PCIe x16 аж пять, причем четыре из них работают непосредственно с процессорными линиями, только один «висит» на чипсете. В режиме x16 работают только два слота, третий – х8, остальные – х4. При этом работа с тремя видеокартами в режиме х16-х16-х8 доступна только доя процессоров с 44 и 48 линиями… которые для этой платы слишком прожорливы, так что реальный потолок платы – это х16-х8 в режиме 2-Way.

Основные плюсы:
  • Удачная конфигурация разъемов – «высокоскоростные» (серые) слоты ч16 далеко разнесены, даже в конфигурации с тремя видеокартами установка платы расширения в верхний «медленный» (черный) слот не перекроет воздух охлаждению верхней карты
  • Поддержка накопителей U.2
  • Хорошие возможности настройки охлаждения и мониторинга температур
Минусы:
  • Слабый для «старших» HEDT-процессоров VRM
9.3 / 10
Рейтинг
Отзывы
Игровой компьютер на 2066? А что, на этой плате с I7-7740X вышла интересная машинка.

Какую материнскую плату лучше купить?

Если процессор можно назвать «мозгом» персонального компьютера, то материнская плата – это его «скелет». Именно она определяет то, как будут взаимодействовать все компоненты сборки и ограничивает сам их набор. Ну а уж склонный к перегреву мост доставит не меньше проблем, чем старый перелом – вроде бы все и работает, но иногда и «ходить не хочется».

Не будем вдаваться в обсуждения платформ: глупо сравнивать Lamborghini Gallardo и УАЗ Патриот, потребности у всех разные. Так что сосредоточимся на том, что должно быть именно у Вашей материнской платы независимо от типа процессора:

  • Достаточное охлаждение VRM для предполагаемого ЦП. Маломощному камню с TDP ватт в 45 подойдет абсолютно любая плата, а вот при потреблении от 90 Вт количество фаз и наличие радиаторов критично. Иначе будете, как автор этих строк, прикручивать над мосфетами дополнительный вентилятор. Использование твердотельных конденсаторов – обязательно.
  • Разъем для видеокарты должен обеспечивать ее нормальную установку: карта не должна мешать извлечению модулей памяти и тем более закрывать нужные разъемы. Для тяжелых многослотовых «печек» лучше выбирать материнские платы с усиленными разъемами.
  • Компоновка материнской платы выбирается с учетом особенностей предполагаемого кулера – иначе Вы сможете обнаружить, что он упирается в планки оперативной памяти.
  • Запас для апгрейда не помешает никогда, за исключением самых дешевых сборок. Опять-таки, не повторяйте автора, владеющего кипятильником на AM3+. Для Intel с учетом их традиций лучше не экономить на материнке – взять пускай и подороже с младшим процессором в линейке, но с возможностью в дальнейшем установить топовый из нее же, а не брать сразу топовый камень на старом сокете: потом ничего быстрее Вы уже не поставите.
  • Из разъемов для периферии отметим важность M.2: современные SSD уже давно превзошли пропускную способность SATA 3, так что переход на M.2 сможет дать Вам серьезный прирост к скорости работы с данными.
  • Встроенный звук: если к качеству звучания есть высокие требования, то либо выберите топовую «встройку», либо любую – но с внешней звуковой картой. Если дома есть усилитель или ресивер с «оптикой», то и материнская плата с соответствующим выходом будет не худшим вариантом.

Удачного выбора!
