10 лучших паяльных станций

«Лудим, паяем, починяем»

Работа с современной электроникой без паяльной станции – то еще занятие: нет, конечно, и автору доводилось на спор перепаивать корпуса TQFP-128 с помощью ЭПСН-100, так то на спор. Для серьезного же занятия нужен как минимум хороший компактный паяльник со сменными необгорающими жалами и настройкой температуры, в идеале же потребуется и термофен для отпайки «многоногих» корпусов и работы с BGA-элементами, с которыми обычные паяльники и вовсе бессильны справиться.

Однако же выбрать качественную паяльную станцию, особенно вписываясь в ограниченный бюджет, не так просто. Можно перелопатить профильные форумы, перечитать отзывы – но, согласитесь, не хочется на это тратить время, правда?

Вот тут в дело и вступаем мы, традиционно беря «разгребание авгиевых конюшен» на себя. В сегодняшнем рейтинге мы не можем охватить все разнообразие паяльного оборудования, да и не стоит: оставив в стороне узкоспециализированные модели, мы рассмотрим наиболее типовые применения и распространенные в продаже паяльные станции, которые для них лучше всего подойдут.

Категория Место Наименование Рейтинг Цена
Лучшие недорогие паяльные станции с феном 1 REXANT 12-0727 9.6 / 10 10 600
2 ELEMENT 898BD 9.5 / 10 4 423
3 ELEMENT 702 9.4 / 10 7 100
4 LUKEY 868 9.0 / 10 10 690
5 LUKEY 702 8.9 / 10 4 800
Лучшие бюджетные паяльные станции 1 МЕГЕОН 00361 9.5 / 10 3 100
2 STAYER ProTerm 55370 9.3 / 10 1 841
3 МЕГЕОН 00308 9.1 / 10 2 250
Лучшие профессиональные паяльные станции 1 ERSA i-CON 1 9.6 / 10 35 800
2 Ersa ANALOG 60A 9.3 / 10 19 100

Лучшие недорогие паяльные станции с феном

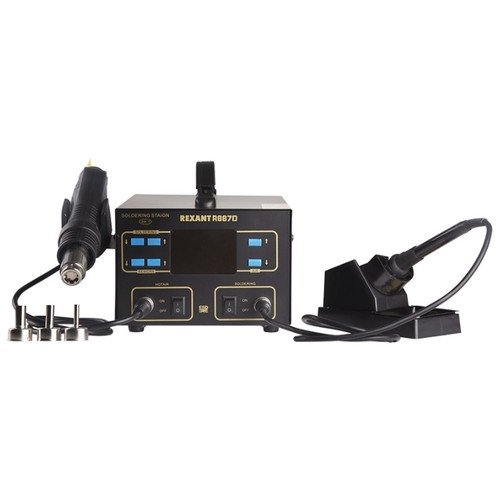

Эта модель, по сути, предлагает нам «из коробки» все доработки, какие обычно стоит проделывать с недорогими паяльными станциями – но и доплатить за них придется прилично. Загибаем пальцы – фен стоит на разъеме, имеет «горячую» замену насадок, сетевой кабель также отсоединяемый (а и он на недорогих паяльных станциях частенько несъемный), сетевое питание отключается «на входе», да еще и охлаждение «начинки» станции – активное, с вентилятором (а вот это серьезный плюс). В качестве вишенок на торте выступают полностью цифровая регулировка (включая и подачу воздуха) и большой информативный ЖК-дисплей.

Неужели в Китае наконец-то сделали хорошую паяльную станцию, которую можно просто достать из коробки и начать паять ей, а не ее? Ну… Не совсем – «хакко-подобный» паяльник традиционно имеет плохой контакт нагревателя с жалом, а что делать в этом случае – в Интернете описано уже тысячу раз.

Основные плюсы:
  • Полностью цифровая регулировка
  • Отсоединяемый фен с «горячей» заменой насадок
  • Активное охлаждение
  • Информативный и удобный в работе дисплей
Минусы:
  • «Ништяки» неслабо увеличили цену станции – а ведь по возможностям это, по сути, тот же ELEMENT 898BD, который стоит вдвое дешевле
9.6 / 10
Рейтинг
Отзывы
Отличная станция, экран хорошо читается, сборка нормальная, и хотя бы силовые симисторы внутри охлаждаются продувкой, а не абы как!

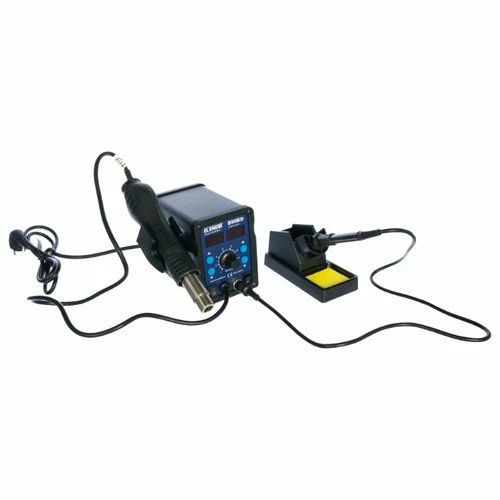

Хоббийной паяльной станции вовсе не нужно быть здоровым «гробиком» с ручкой для переноски – тем более, если у нее не компрессорный фен, то и раздувать габариты нет принципиальной необходимости. И на этот случай китайцы припасли весьма-таки интересный вариант – Element 898BD, станцию с цифровой установкой температуры паяльника и фена (контроллер – Samsung) в компактном корпусе.

Эта паяльная станция (как и многочисленные ее аналоги с Алиэкспресса) конструктивно проста: «хакко-совместимый» паяльник, причем, увы, не с керамикой, а обычным нихромом и средним качеством контакта нагревателя с жалом (ну, технологию «лечения» этого радиолюбители отработали уже давно), термофен с турбинкой (до 450 градусов, 120 л/мин). Фен не отсоединяемый – что ж, установка разъемов типа ШР для отсоединения при необходимости тоже давно и подробно освещена в Интернете. Предусмотрено автоматическое отключение с плавным охлаждением после укладки фена в кронштейн, идущий в комплекте, причем кронштейн может монтироваться на любую сторону паяльной станции. Единственная аналоговая регулировка – обороты турбинки вентилятора, все остальное на «цифре» с запоминанием настроек после отключения.

Насадок для фена в комплекте четыре, все с креплением винтом, без «горячей» (хотя применительно к паяльному фену можно писать и без кавычек) замены. Жало – одно, тонкий «конус». Но, поскольку они самые что ни на есть стандартные «хакковские», купить набор сменных не составит никакой проблемы, и денег много не потребуется. Причем на том же Алиэкспрессе попадаются жала, которые как раз на китайские нагревательные элементы садятся отлично – автору такие попадались как-то (зато, правда, на нормальные «хакковские» нагреватели они уже не садятся).

В целом станция полностью пригодна для хоббийной работы, фен быстро выходит на нужную температуру, да и паяльник даже «из коробки» работает прилично – если же ему не хватает сил расплавить крупную каплю припоя, так ведь под руками есть и фен в помощь! Так что как вариант попробовать, что такое паяльная станция с феном и как это едят, за свои 4 тысячи с небольшим – почему бы и нет?

Основные плюсы:
  • Компактность
  • «Хакко-совместимый» паяльник
  • Быстрый выход фена на рабочую температуру
Минусы:
  • Как и у всех китайских паяльников «типа Хакко», слабый контакт нагревателя с жалом
  • Средняя надежность нагревателя фена (не забывайте пользоваться автоохлаждением, а не щелкайте сразу тумблером) – впрочем, сами-знаете-где весь фен в сборе стоит около тысячи
Модели в линейке:
  • ELEMENT 878D - похожая модель, время разогрева 7 с
9.5 / 10
Рейтинг
Отзывы
Станция удобная, фен особо не гудит и не вибрирует, на охлаждение уходит стабильно, так что для дома – вполне даже вариант.

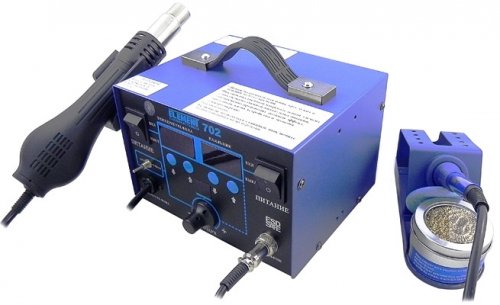

ELEMENT 702

7 100

Эту паяльную станцию можно назвать «Лукеем на максимальных настройках» - приличный металлический корпус, русифицированные «интерфейс» и инструкция, схема без грубых огрехов. Правда, применение моноширинного шрифта сразу намекает на китайское происхождение станции.

В целом же паяльная станция довольно-таки хороша для любительской. 75-ваттный паяльник, подключенный «правильным» разъемом, имеет достаточный запас мощности, чтобы работать не только с мелкими деталями. 650-ваттный фен со встроенной «турбинкой» выдает до 120 литров в минуту, по меркам этого класса – неплохая производительность. Термостабилизация фена грубовата (плюс-минус 15 градусов), это стоит иметь в виду. Насадки, к сожалению, примитивные – с затяжкой хомутиком, менять их не так удобно, как быстросъемные у современных Hakko, но что поделать: сравните разницу в ценах.

В отличие от «Лукеев», здесь более качественный трансформатор питания и – о чудо! – сразу с завода стоит выключатель питания в цепи первичной обмотки, станцию не нужно сразу разбирать и дорабатывать, лишаясь тем самым гарантии. Плата контроллера выполнена уже с обильным использованием SMD-компонентов, хотя и спаяна грубовато. Подстроечники термоконтроля фена и паяльника доступны только изнутри.

Любопытная особенность паяльника – наличие датчика положения. То есть, если Вы оставите его включенным в подставке, через некоторое время станция «заснет», не грея паяльник зря. Правда, разогревается он долговато (в это время придется его держать в руке), но в целом неплох. «Засыпает» и фен при установке на боковой кронштейн.

Основные плюсы:
  • Неплохое качество для этой ценовой категории
  • Автоотключение паяльника и фена
Минусы:
  • Неудобный монтаж насадок фена
9.4 / 10
Рейтинг
Отзывы
Собрано неплохо, у меня с этой станцией за два года проблем не было.

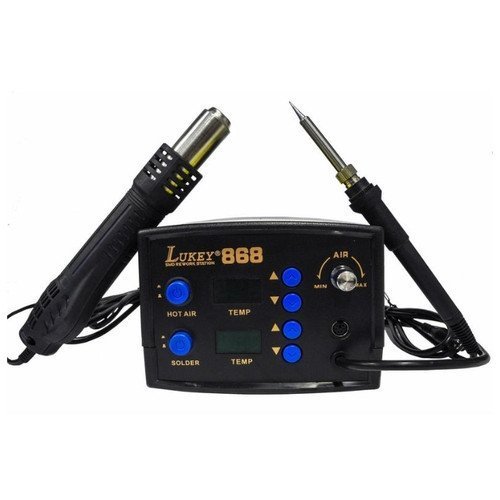

Очередное детище компании Hua Hui Communications (нет, серьезно, она называется именно так) – это 400-ваттный фен и 50-ваттный «хакко-подобный» (причем заявляется, что нагреватель – оригинальная керамика Hakko) паяльник с полностью цифровой регулировкой температуры на обоих, регулировка потока воздуха – аналоговая. То есть, по сути, перед нами более дорогой и громоздкий Element 898BD.

Правда, отличия не только в форме корпуса и расположении органов управления. Начнем с приятного: насадки на фене у Lukey меняются «на горячую», специальным ключом из комплекта, а не отверткой. Ну и, как говорилось выше, нагреватель у паяльника качественнее. Но на этом, к сожалению, приятное кончается – ибо паяльник китайцы опять подключают через убогий разъем MiniDIN-6, который когда-то использовался для компьютерных портов PS/2. Что мешает за семь-то тысяч поставить нормальный металлический разъем с накидной гайкой? Самую популярную доработку «Лукеев» придется делать и здесь. Ну, и выключатель по общему питанию тоже поставить придется – и, честно говоря, хочется сказать, что цена у станции уже не кажется оправданной, столько лет наступать на одни и те же грабли неприлично, даже если ты и зовешься Hua Hui. Ну и, наконец, не менее традиционно стоит отправить на выброс убогую жестяную подставку под паяльник их комплекта.

Впрочем, после доработок паяльная станция вполне работоспособна, а в Интернете для нее есть даже кастомные прошивки, благо прошивается контроллер буквально «на коленке».

Основные плюсы:
  • Хорошая мощность фена
  • «Честный» керамический нагреватель паяльника
  • Хорошо «обсосанная» в Интернете конструкция с инструкциями по доработке и прошивками
Минусы:
  • Традиционные для станций Lukey
  • Цена уже явно высоковата
9.0 / 10
Рейтинг
Отзывы
Проработала уже прилично без проблем, правда, сразу по гайдам из сети доводил до ума.

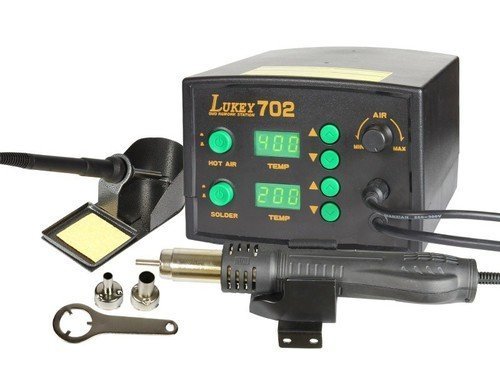

LUKEY 702

4 800

Дешевая паяльная станция начального уровня позволит познакомиться с работой подобных устройств при минимальном бюджете, а там уж будет видно – нужна ли Вам более совершенная (и, чего уж там, более качественная модель), или вполне хватит этой. У «семьсот второй» (да, фантазией в плане цифровых индексов китайцы не блещут) два независимых канала управления температурой с цифровой индикацией – один на паяльник, второй на фен. Регулятор потока воздуха – аналоговый. К сожалению, Lukey и здесь использует убогий разъем паяльника: стоит все-таки немного приложить руки и установить стандартный металлический, это одна из самых популярных доработок «лукеевских» станций. Так что смело покупайте «маму-папу» GX16-5, переделка многократно и подробно описывалась в Интернете.

«Начинка» у паяльной станции привычна – плата со средним качеством распайки и, естественно, Его Величество Трансформатор, который у станций Lukey традиционно недомотан. Его, по-хорошему, стоит перемотать: автор как-то пересчитал намоточные данные по советским справочникам, исходя из сечения сердечника, и обнаружил, что число витков от расчетного китайцы умудрились уменьшить почти в полтора раза! Ну, или хотя бы врежьте выключатель питания, чтобы спокойно оставлять паяльную станцию в розетке, а не дергать вилку постоянно туда-сюда – обесточиваться должна не плата, а первичная обмотка трансформатора. Эта переделка не менее популярна и «разжевана».

Надежность у станции соответствует цене – основная проблема с силовыми симисторами, управляющими нагревом. Их обычно при ремонте меняют на более мощные. Ну а что делать – бюджетных «китайцев» как всегда нужно «дорабатывать напильником».

Основные плюсы:
  • Низкая цена
  • Распространенность, хорошо изученные «болячки»
Минусы:
  • Однозначно требует доработок
8.9 / 10
Рейтинг
Отзывы
Сразу после покупки довел до ума, теперь вполне доволен – да, фен великоват (турбинка-нагнетатель не в корпусе станции, а в самом фене), а так-то нормальная станция для этих денег.

Лучшие бюджетные паяльные станции

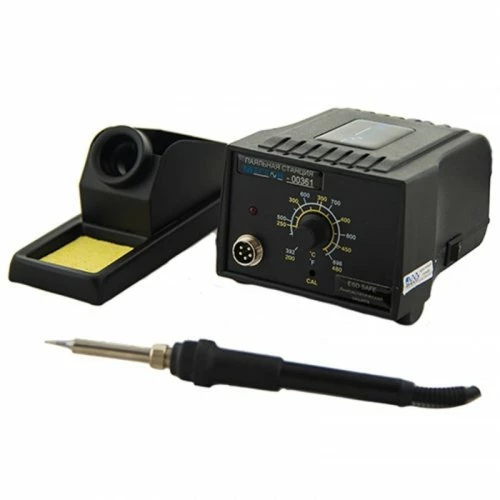

МЕГЕОН 00361

3 100

Простая, но достаточно качественная паяльная станция с «пользовательским интерфейсом», напоминающим старый Lukey 936A (в свою очередь «слизанный» с еще более старой Hakko 936), но только издалека. Паяльник здесь подключается нормальным металлическим разъемом (как сделано и на Rexant 936A, который, по сути – тот же Lukey с минимумом отличий), а не через хлипкий пластиковый, взятый от компьютерного порта PS/2, а главное преимущество можно понять, взвесив блок паяльной станции в руке – в ней сразу чувствуется отсутствие входного трансформатора, питание собрано на импульсной схеме.

Паяльник – классический для таких станций, что идет в плюс: сама компания не поставляет паяльники под замену, увы, но аналог нетрудно подобрать от китайских паяльных станций. Надежность у него средняя, что и логично при такой цене – как ни крути, а стоит «Мегеон» куда дешевле эталонных Hakko, METCAL или ERSA. Жала тоже распространенного типоразмера, найти в магазинах или на том же Алиэкспрессе подходящие нетрудно.

Рассчитана станция на любительское использование, поэтому производитель ограничился для установки температуры обычной шкалой у регулятора. Но, тем не менее, не забыл о возможности калибровки и режиме быстрого разогрева при включении, чего нет у схожих «Лукеев». Так что подведем итог – своей небольшой цены станция стоит, для любительских работ подойдет вполне.

Основные плюсы:
  • Импульсный блок питания
  • Возможность калибровки
  • Фактически стандартное подключение паяльника позволит легко найти замену сломанному
  • Распространенный тип жал
  • Неплохая подставка в комплекте
Минусы:
  • Отсутствие цифровой индикации температуры
  • Среднее качество комплектного паяльника
9.5 / 10
Рейтинг
Отзывы
Не скажу, что особо часто пользуюсь, так что мне ее точно хватит надолго. Куда удобнее обычных паяльников, это точно.

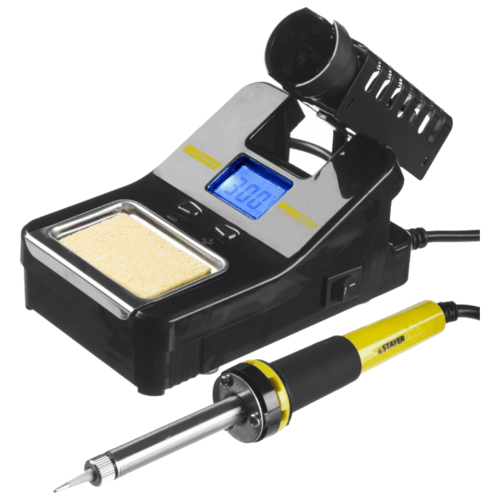

STAYER ProTerm 55370

1 841 (макс. температура нагрева 520°C)

Здесь (а также на предельно близких по конструкции «ЗУБР Профи 55334», «REXANT 12-0150») реализована разумная идея – импульсный блок питания с цифровой регулировкой температуры встроен в саму подставку под паяльник. Так что станция отнимет минимум полезного места на столе, если для Вас это критично. Причем под ванночку с губкой уместили даже небольшой выдвижной ящичек для принадлежностей – например, туда можно положить сменные жала.

Индикатор температуры – жидкокристаллический, поэтому не во всех размещениях подставки у него будет нормальная читаемость. Это общая беда LCD-сегментников, но привыкнуть можно. Мощность паяльника – 48 Вт, сам он ожидаемо за эту цену простенький. Сменное жало – стержневое, распространенный в продаже аналог – Rexant 12-9921.

Мощность паяльника – 48 Вт, для мелких работ его будет вполне достаточно. Конечно, коническое жало – далеко не самый универсальный вариант, так что стоит сразу взять в комплект как минимум «лопатку» и «каплю».

Основные плюсы:
  • Компактность
  • Хорошая стабильность поддержания температуры
Минусы:
  • Не лучшая читаемость дисплея
Модели в линейке:
  • STAYER ProTerm 55370 - макс. температура нагрева 520°C
  • STAYER Master 55371 - макс. температура нагрева 480°C
9.3 / 10
Рейтинг
Отзывы
Удобнее простого регулируемого паяльника, компактнее паяльной станции – ну и стоит недорого.

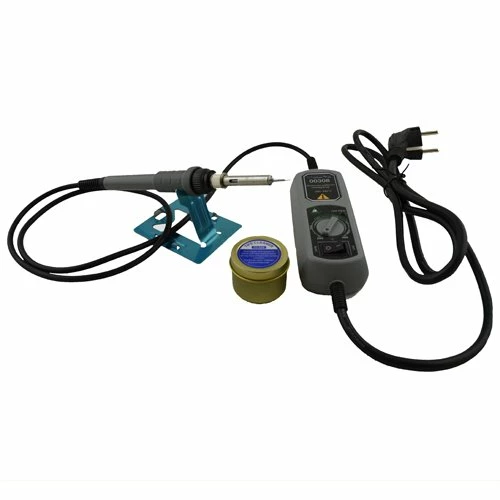

МЕГЕОН 00308

2 250

Так, раз уж мы используем импульсный блок питания, то зачем городить корпус станции в том же формате, что и у старых трансформаторных моделей – при минимуме функций его ведь можно сделать и меньше? Что ж, блок паяльной станции модели 00308 по размерам не больше, чем блоки питания у ноутбуков, что позволит неплохо сэкономить место на рабочем столе, да и при хранении. Правда, первый же взгляд на него способен убить надписью: «ДиапОзон рабочих температур». Скажите, кто рисовал дизайн, мы в него плюнем и отправим в школу заново писать контрольные по русскому языку.

Мощность паяльника – 60 Вт, он использует самые что ни на есть классические «девятисотые» необгорающие жала. Быстрого разогрева в угоду компактности блок управления, увы, лишился, но нельзя сказать, что паяльник так уж долго «раскочегаривается». Что сделано явно неправильно – так это подключение паяльника к блоку, не на разъеме, а «намертво»: чтобы заменить вышедший из строя паяльник, Вам потребуется другой паяльник – такая вот рекурсия в прочтении «Мегеона».

А уж за что станция точно достойна антипремии, так это за комплектную подставку для паяльника. Более отвратительной автор, честно говоря, не видел – это просто кусок штампованной и изогнутой железяки, лишенный и намека на эстетику и удобство, да еще и рассчитанный на то, чтобы класть паяльник кверху жалом. При покупке паяльной станции сразу берите нормальную подставку, а эту с большим удовольствием можно выкинуть.

Основные плюсы:
  • Компактность
  • Паяльник крайне распространенной конструкции (хотя и без разъема)
Минусы:
  • Отвратительная комплектная подставка
9.1 / 10
Рейтинг
Отзывы
Лучше, чем паяльники со встроенным регулятором, по надежности, да и удобнее. При этом места много не занимает, паяет нормально.

Лучшие профессиональные паяльные станции

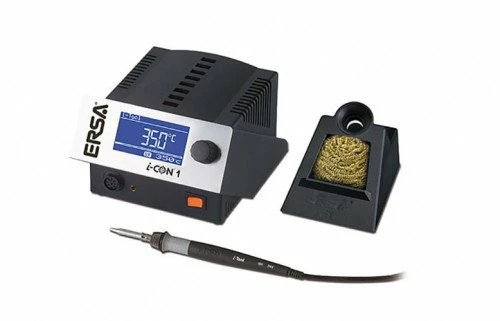

ERSA i-CON 1

35 800
Немецкая компания ERSA, названная основателем Эрнстом Саксом в честь самого себя, почти приблизилась к столетию: в 1921 году под этой маркой был выпущен первый паяльник. Сейчас же она стала ведущим европейским производителем паяльного оборудования, так что Япония и Германия, на этот раз в лице Hakko и ERSA, продолжают свою вечную конкуренцию и здесь.

Очень компактная, но при этом мощная станция i-CON 1, укомплектованная паяльником i-TOOL (хм, глаза невольно начинают искать на корпусе обгрызенное яблоко), очень удобна в работе и быстро выходит на рабочий режим: чтобы прогреться до 350 градусов, холодному паяльнику нужно только 10 секунд. Настраивается она легко с помощью многофункционального энкодера i-OP, а носитель i-Set (да тьфу ты!) дает возможность не только сохранять настройки, но и переносить их между станциями. Есть и возможность защиты настроек личным паролем (хорошо хоть без синхронизации с iCloud, хе-хе).

На задней стенке станции есть разъем последовательного интерфейса – да, в промышленном оборудовании этот архаичный «способ общения» по-прежнему применяется. После подключения к компьютеру станция получает возможность управления дополнительным оборудованием – например, инфракрасной плиткой подогрева. i-CON 1 имеет автоматический режим сна, позволяющий сберегать электроэнергию и ресурс наконечников i-Tip (о Б-же…) во время перерывов в работе. Особенно приятно, что меню станции полностью русифицировано, и в общем и целом настраивается она не в пример удобнее, чем Hakko.

Основные плюсы:
  • Простое и понятное управление
  • Отличный паяльник
  • Возможность быстрого переключения между двумя предустановленными температурами
Минусы:
  • Работает только с паяльником, список периферии ограничен, требуется подключения к ПК через последовательный порт
9.6 / 10
Рейтинг
Отзывы
Отличная паяльная станция, а мощность паяльника при таких-то размерах позволяет работать и с массивными деталями.

Ersa ANALOG 60A

19 100 (с паяльником ERGO TOOL)

Профессиональная паяльная станция не обязательно должна иметь кучу внешних «наворотов». Напротив, эта модель предельно проста – с обычной аналоговой «крутилкой» контроля температуры, безо всяких цифровых индикаторов. «Да я за эти деньги куплю…» - может проскочить в голове, уже испытывающей кислородное голодание от удушения внутренней Жабой, но на самом деле Ersa свои деньги просит не за «красивые глаза».

Надежность, точное поддержание температуры с возможностью калибровки, быстрый разогрев паяльника (особенно если речь идет о комплектации с более дорогим Ergo Tool, а не Basic Tool), возможность смены жал «на горячую» – это бесспорные достоинства модели. Да, «китаец» будет стоить в несколько раз дешевле… но калиброваться не пойми как (если вообще сможет), паяльник будет греть хуже, а на плате рано или поздно что-нибудь «вылетит» даже при любительском использовании – Ersa же рассчитана на работу в режиме «включил с утра, выключил в конце рабочей смены», а случаи поломок в Интернете можно пересчитать по пальцам (и это с учетом того, что станция выпускается уже почти 20 лет!).

Основные плюсы:
  • Скорость разогрева
  • Точность поддержания температуры
  • Надежность
Минусы:
  • Предельно простой «пользовательский интерфейс»
9.3 / 10
Рейтинг
Отзывы
Если эту станцию можно сломать, напишите, как у вас это получилось – она же просто неубиваема.

Какую паяльную станцию лучше купить?

Начнем с того, какие работы предполагаются. Большой объем пайки SMD-компонентов с большим числом выводов и особенно их демонтаж однозначно потребуют использовать фен, а паяльник нужен будет по минимуму – тут стоит посмотреть именно в сторону термовоздушных станций. Если же часто нужно паять элементы, монтируемые через отверстие, то, наоборот, внимания требуют станции с «классическим» паяльником. Ну а комбинированный вариант – самый универсальный. Не помешает и возможность подключения опциональной «периферии» - термопинцета, оловоотсоса. Конечно, это уже черта профессиональных станций, весьма недешевых – но при профессиональной работе это окупится.

Обратите внимание на качество паяльника – и его надежность по отзывам, и то, как на нагреватель садятся жала. У тех же дешевых Lukey плохой контакт жала с нагревателем давно стал притчей во языцех, из-за чего без доработки они плохо паяют элементы с хорошим теплоотводом: жало переохлаждается, как ни выкручивай температуру. К счастью, уж кто-кто, а владельцы паяльных станций привыкли работать руками – все необходимые доработки, которые могут потребоваться недорогой станции, многократно описывались с подробными фото.

Удачной покупки!
