10 лучших трубогибов

Держи радиус крепче!

Тема нашего сегодняшнего рейтинга — лучшие трубогибы. Труба – отличное изобретение: это не только способ доставить что-то жидкое или газообразное от точки А до точки Б, а еще и полноценный конструкционный материал. Собственно говоря, профильные трубы изначально таковыми задуманы – Вы же не станете собирать из них водопровод?

Впрочем, независимо от назначения прямыми кусками труб не всегда можно обойтись – трубу может потребоваться изогнуть по какому-то радиусу. И, если медную трубу сильный мужчина еще может набить песком и голыми руками завернуть вокруг подходящего пенька, то со стальными (и особенно профильными) такой номер уже не пройдет. Что делать? Либо вспоминать, где в районе сидят муниципальные сантехники (у которых трубогиб еще времен Брежнева, зато какой!), либо купить трубогиб собственный – особенно это выручит в частном секторе, где местных сантехников нет по определению, и не везти же трубы в город?

Учитывая специфику задачи, мы не будем рассматривать нетранспортабельные «заводские» модели (хотя как раз на таком трехфазном «пепелаце» автор в свое время и работал неоднократно), а обратимся к портативным моделям трубогибов – либо полностью ручным, либо имеющим свой привод. Для «домашне-дачного» применения или собственной мастерской, не промышляющей гибкой труб на массовой основе, такой выбор будет оптимален – остается разобраться с предложениями магазинов. Ну, а это – традиционно наша работа.

Рейтинг лучших трубогибов

Лучшие ручные трубогибы арбалетного типа
1 TIM FB1632P 9.5 / 10
Лучшие рычажные ручные трубогибы
1 Rothenberger ROBEND H+W PLUS 24500 9.8 / 10
2 ЗУБР Эксперт 23524-1/2 9.5 / 10
3 Stalex MY-22 373215 9.4 / 10
4 Kraftool 23503-H4 9.2 / 10
Лучшие трубогибы с гидравлическим приводом
1 VOLL V-Bend 2 9.5 / 10
2 Stalex MHPB-2J 9.4 / 10
3 MATRIX 181335 9.3 / 10
4 Зубр ТГВ-8-K 9.2 / 10
Лучшие роликовые трубогибы для профильных труб
1 Удачный Премиум 9.6 / 10
2 Aura Tools ТР-04 8.9 / 10

Лучшие ручные трубогибы арбалетного типа

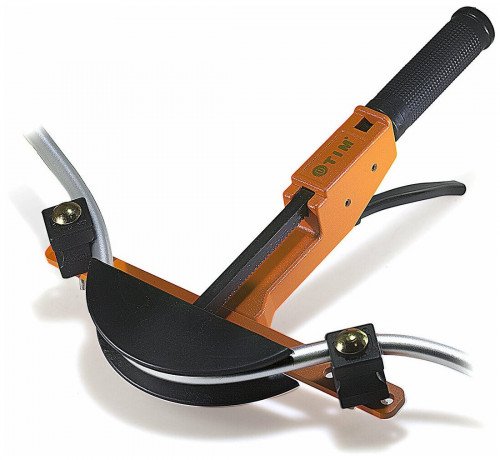

TIM FB1632P

Открывает наш рейтинг лучших трубогибов TIM FB1632P. Почему арбалетные трубогибы так назвали – понять нетрудно, достаточно открыть кейс: на «ложе» (действительно само по себе похожее на те, что использовались на арбалетах в Средние века) устанавливается поперечина с упорами, подобно арбалетным плечам – разве что тетивы не хватает. Жесткость у таких конструкций невелика, да и большое усилие на пуансон механизм передать не может – поэтому такие трубогибы рассчитаны на работу в первую очередь с медными трубами, максимум – с тонкостенными стальными.

В первую очередь TIM – это, естественно, сантехника, но не обошлось у фирмы и без арбалетного трубогиба. Тем более что при всех недостатках у такой схемы есть важный плюс – им можно подобраться в такие места, где трубогиб другой конструкции работать просто не сможет.

Трубогиб рассчитан на работу с металлопластиковыми трубами диаметром от 16 до 32 мм и комплектуется, соответственно, четырьмя пуансонами. Упоры на поперечине – универсальные, фиксируются они, как и сама поперечина, гайками-«барашками», так что собирается и разбирается трубогиб быстро и без инструмента (собранным он в кейс не влезает). Отверстий для установки упора по три с каждой стороны.

Стоит отметить удобство рукояти – здесь вместо голого металла установлена полимерная ручка «велосипедного» типа. Это комфортнее, чем у большинства трубогибов такого типа, которые можно найти в продаже.

Слабое же место здесь все то же самое, что и у прочих «арбалетов»: храповой механизм не терпит больших нагрузок, так что не стоит пытаться гнуть толстостенные трубки или тем более сталь (а ведь пытаются!). Запаса прочности для этого в арбалетных трубогибах просто не предусматривают.

Основные плюсы:
  • Удобство работы
  • Неплохое качество гиба
Минусы:
  • Пластиковые пуансоны (что снова говорит – не для больших нагрузок инструмент!)
TIM FB1632P
9.5 / 10
Рейтинг
Отзывы
Нужен нечасто, но зато всегда выручает, когда понадобится.
Показать еще

Лучшие рычажные ручные трубогибы

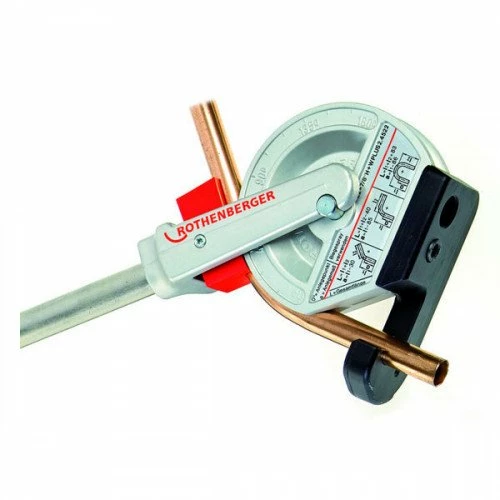

Rothenberger ROBEND H+W PLUS 24500

Семейство ручных трубогибов ROBEND H+W Plus включает в себя множество моделей – как специализированных (например, модель с каталожным номером 24516 – только под 16-мм трубы), так и идущих с набором сменных сегментов. Взятый нами вариант 24500 рассчитан на работу с медными или бесшовными нержавеющими трубами от 12 до 22 мм.

Конструкция здесь проста, но надежна и эффективна: крепите на вилке нужного сегмента рабочий рычаг, зажимаете опорную пластину в тисках или привинчиваете к ней дополнительную рукоятку из комплекта – и можно загибать трубу. Собственно говоря, возможность выгибать качественные развороты при монтаже медных труб отопления и водоснабжения и является самым сильным козырем системы. На самих сегментах нанесена шкала от 0 до 180 градусов с шагом 15 градусов, указателем служит задний край рычага. Также на сегментах есть и своеобразная «шпаргалка» для расчетов. Материал сегмента и вилки – кованый легкий сплав, опорные пластины и рычаги – стальные. Опорный башмак ROLUB изготавливается из полиамида и подобран по форме так, чтобы максимально прилегать по площади к изгибаемой трубе – это обеспечивает наилучшее качество гибки. При износе башмак легко меняется (крепление винтом), фирма поставляет их как отдельные запчасти. Собственно, сегменты и рукоятки тоже продаются отдельно, с ремонтопригодностью у системы ROBEND все в порядке.

В фирменном кейсе есть специальный ложемент для 150-мл баллона с аэрозольной смазкой (как и он сам): небольшое ее количество наносится на башмак перед началом работы. Сам кейс изначально шел металлический, теперь его заменили пластиковым – он стал удобнее и легче, хотя и потерял несколько в «неубиваемости».

Увы, за все нужно платить – даже «одиночные» трубогибы ROBEND H+W Plus недешевы, а мы же говорим о наборе. Но Rothenberger есть Rothenberger...

Основные плюсы:
  • Гибка разворотов
  • Удобство работы
  • Качество изготовления
  • Ремонтопригодность
Минусы:
  • Цена
Rothenberger ROBEND H+W PLUS 24500
9.8 / 10
Рейтинг
Отзывы
Конечно, цена та еще, но зато и качество работы клиенту показать не стыдно.
Показать еще

ЗУБР Эксперт 23524-1/2

Продолжает наш обзор лучших ручных трубогибов ЗУБР Эксперт 23524-1/2. Трубогибы такого типа обычно рассчитываются на работу с трубой конкретного диаметра, это нужно учесть при выборе: мы для рейтинга взяли конкретный вариант под полудюймовую трубу, что понятно по суффиксу в маркировке модели.

Трубогиб удобен и прост: рукоять обрезинена и хорошо ложится в руку, на радиусной оправке нанесены риски, обозначающие основные углы гиба: нужно согнуть точно на 180? Пожалуйста, доводите рычаг именно до этой метки (упругим трубам – с перебором, поскольку после гибки они слегка разогнутся). Конструкция у трубогиба достаточно прочна для работы с мягкими материалами, так что в работу его можно брать спокойно: ну да, не «Ротенбергер», зато задешево и во множестве магазинов.

Основные плюсы:
  • Удобство гибки на заданный угол
  • Удобная рукоять
  • Низкая цена
Минусы:
  • Узкая специализация под один диаметр трубы
ЗУБР Эксперт 23524-1/2
9.5 / 10
Рейтинг
Отзывы
Гнет на любой нужный угол – пришлось взять как раз для разворотов на 180, окупилось при такой цене махом.
Показать еще

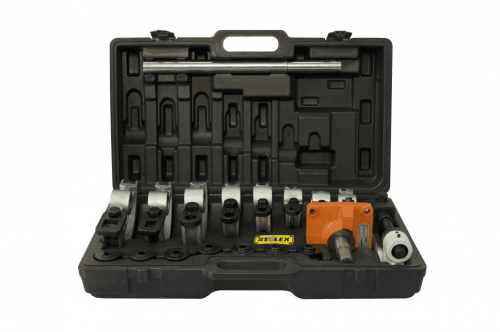

Stalex MY-22 373215

Что ж, а если тот же «Ротенбергер» в доступный бюджет ну совсем не умещается? «Чемоданный» комплект от Stalex (его «брат-близнец» известен в меньшей комплектации как «Корвет 530») будет и дешевле, и даже универсальнее – помимо секторов и роликов под круглые трубы от 3/8 до 1 дюйма, в комплекте есть еще и два варианта под «квадрат» (3/4 и 1 дюйм). Естественно, надписью «Made in Germany» тут и в помине не пахнет, но страна производства при такой цене все равно очевидна без слов.

Сборка здесь сложнее, чем у ROBEND H+W Plus, который прост, как молоток. На закрепленное на верстаке (есть отверстия под болты) или в тисках основание, в которое вставлена ось (она при укладке в кейс не вынимается), устанавливается сектор под трубу нужного размера, затем в вилке рычага монтируется соответствующий ролик (потребуется гаечный ключ). Рычаг устанавливается на ось, в ограничитель гиба заводится труба, после чего ролик поджимается к ней регулировочной гайкой. Собственно, и все – можете гнуть хоть стальной пруток, с установленным удлинителем рычага трубогиб это вполне осилит (что даже попало на рекламный ролик трубогиба).

Другое дело, что при такой цене качество отливок секторов, да и самой металлообработки здесь соответствует цене. Выглядит конструкция, мягко говоря, страшновато, никакой разметки углов нет и в помине. Для точных работ, тем более требующих эстетики, это, конечно, «Ротенбергеру» даже и в помине не конкурент. Но не будем забывать, что несопоставимы и цены комплектов – свою цену Stalex уж точно отобьет.

Основные плюсы:
  • Универсальность
  • Механическая прочность
  • Привлекательная цена
Минусы:
  • Посредственное качество обработки секторов
  • Нет разметки угла
Stalex MY-22 373215
9.4 / 10
Рейтинг
Отзывы
Покупали для мастерской именно как универсальный, учитывая, что занимаемся художественной ковкой, что мы только на нем не гнули (иногда даже действительно трубы!).
Показать еще

Kraftool 23503-H4

Этот трубогиб рассчитан на работу с медными трубами трех диаметров (12, 15 и 22 мм). В целом конструкция удачная, в отличие от «узкоспециализированных» моделей, которые приходится покупать под каждый диаметр отдельно. Однако угол гиба здесь чисто конструктивно ограничен 90 градусами – а вот рычажные модели с одной направляющей могут гнуть и змеевики, допуская гиб под 180 градусов. Еще можно придраться к отсутствию формованных резиновых рукоятей на рычагах – нажимать придется прямо на металлические ручки. Ну и, наконец, три «Зубра» под те же три размера в сумме все равно обойдутся дешевле, чем один Kraftool – в общем, как и в предыдущем разделе рейтинга лучших трубогибов, задумано было хорошо, а вышло на практике не так гладко.

Основные плюсы:
  • Универсальность
Минусы:
  • Гиб только на 90 градусов
  • Не самый удобный хват
Kraftool 23503-H4
9.2 / 10
Рейтинг
Отзывы
Конечно, габаритнее арбалетного, но работаешь-то уже двумя руками, а не кисть качаешь: и легче, и быстрее.
Показать еще

Лучшие трубогибы с гидравлическим приводом

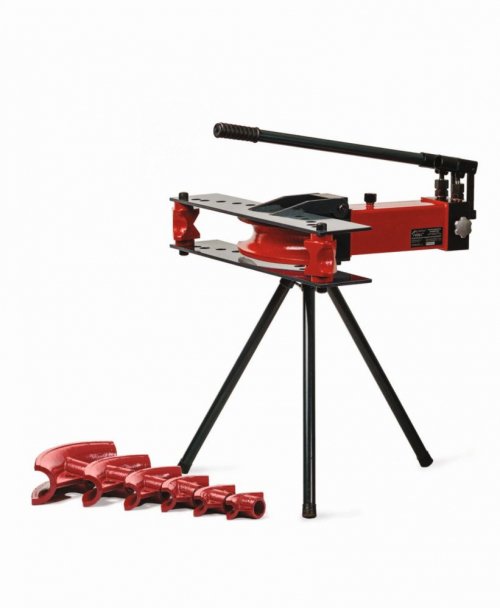

VOLL V-Bend 2

Достаточно бюджетный (особенно при сравнении с аналогами от тех же Super-Ego, где цены побольше этак втрое) горизонтальный трубогиб входит в линейку с усилиями от 6 тонн (модель V-Bend 1) до 23 тонн (V-Bend 4). 13-тонный V-Bend 2, работающий с водопроводными трубами вплоть до двухдюймовых, тут можно считать «золотой серединой»: вряд ли Вам придется часто гнуть трубы большего диаметра.

В комплекте трубогиба – не только шесть пуансонов (от полудюйма до двух дюймов), но и тренога. Учитывая, что весит трубогиб 38 кг (и это без комплекта пуансонов!), она точно не лишняя: лишний раз его с места на место перетаскивать не захочется, так что уж собрал и пускай стоит. Верхняя пластина не зафиксирована жестко болтами, а качается на поперечном пальце – за счет этого менять пуансоны очень удобно. Как удобно и визуально контролировать ход гибки трубы – из пространства между поперечинами пуансон выталкивает ее быстрее, чем появляется риск начала «гармошки» по внутренней стороне трубы, всегда можно успеть умерить усилие на рычаге, снять трубу и набить ее песком, если без набивки она гнуться отказывается.

Основные плюсы:
  • Приличное качество сборки
  • Удобство смены пуансонов и контроля хода изгибания
Минусы:
  • Эксплуатация гидроцилиндра менее удобна, чем у вертикальных моделей с закрытым контуром (процедура доливки масла и развоздушивания контура, если что, подробно описана в инструкции)
VOLL V-Bend 2
9.5 / 10
Рейтинг
Отзывы
При сборке повозились, но зато работает теперь как часы – трубу гнет быстро, в том числе и бесшовную с толстой стенкой.
Показать еще

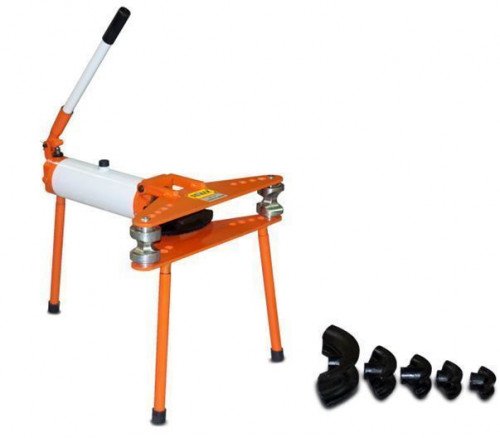

Stalex MHPB-2J

Далее в категории лучших гидравлических трубогибов – Stalex MHPB-2J. Собранный на треноге горизонтальный трубогиб оснащен гидроцилиндром, развивающим до 13 тонн усилия на штоке с 25-сантиметровым ходом. Верхняя пластина, как и у прочих подобных устройств, откидывается на петлях, так что перенастройка на разные диаметры труб простая, не требующая инструмента. Упоры – универсальные, с несколькими выемками разной формы, при смене диаметра трубы они просто поворачиваются нужной стороной.

Оправок в комплекте 6 штук, они рассчитаны на трубы от 1/2 до 2 дюймов – в универсальности трубогибу не откажешь. Все они отлиты из чугуна, имеют хорошее качество – жалоб на растрескивание под нагрузкой мы не нашли (а у гидравлических трубогибов с усилием от 10 тонн это не такая уж редкость, к сожалению).

Другое дело, что для труб малого диаметра трубогиб откровенно избыточен, да и гнет не очень красиво – а вот на диаметрах от дюйма весьма практичен. Мощности хватает для стальных труб со стенкой в 4,5 мм. Если же вспомнить о существовании «старшего» варианта MPHB-4J с усилием 23 тонны, то он осиливает и 4 дюйма при стенке 6 мм (как нетрудно догадаться, у трубогибов этой серии цифра в названии – максимальный диаметр трубы в дюймах).

Недостатки конструкции (точнее, ее исполнения) типичны для этого ценового сегмента. Ресурс уплотнений гидроцилиндра труднопрогнозируем: у кого-то трубогиб работает годами, у кого-то начинает быстро течь. Кончено, ремонт элементарный, но, как всегда, неприятности происходят, когда не надо.

Основные плюсы:
  • Широкий диапазон рабочих диаметров
  • Мощный гидроцилиндр
Минусы:
  • Среднее качество гиба труб малого диаметра
  • Стоит запастись манжетами гидроцилиндра про запас – нельзя предсказать, когда они понадобятся
Stalex MHPB-2J
9.4 / 10
Рейтинг
Отзывы
Нормальный рабочий трубогиб. Особых косяков нет, мелкие недочеты по ходу работы устраняются.
Показать еще

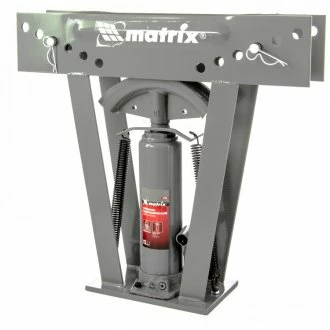

MATRIX 181335

Конструкция у трубогибов вертикального типа похожа на самодельный гидропресс: точно так же в их конструкции основа – это закрытая стальная рама, в которой установлен бутылочный домкрат. А тот, в свою очередь, толкает своим штоком сменный пуансон – остается завести в раму трубу и выставить в нужные места опорные ролики.

Использование в этой модели 12-тонного домкрата позволяет работать со стальными трубами вплоть до двухдюймовых. Но, поскольку фактически перед нами арбалетный трубогиб, нужно учитывать их склонность к излому трубы – а вот его как раз контролировать на вертикальных трубогибах неудобно из-за того, что обзор загораживают верхние поперечины с роликами. Поэтому (с учетом усилия, играючи сгибающего трубу) стоит быть поаккуратнее: получить излом в спешке очень даже легко.

Для быстрого возврата штока здесь использованы две мощные пружины – опускается он с хорошей скоростью, и уж тем более его не приходится дожимать. Сварена рама прочно, не на «сопли», так что в работе с ней проблем не будет.

Разве что красить стоило это все на заводе покачественнее – слабое лакокрасочное покрытие отмечают многие владельцы.

Основные плюсы:
  • Легкость гибки труб
  • Неплохое качество гидравлики
Минусы:
  • Неудобство контроля изгиба
MATRIX 181335
9.3 / 10
Рейтинг
Отзывы
Гнем дюймовку обычно, проблем никаких – больше устаешь от того, что рычаг туда-сюда качаешь, чем от самой нагрузки. Если не забывать шов ориентировать – то вполне нормальный гиб идет.
Показать еще

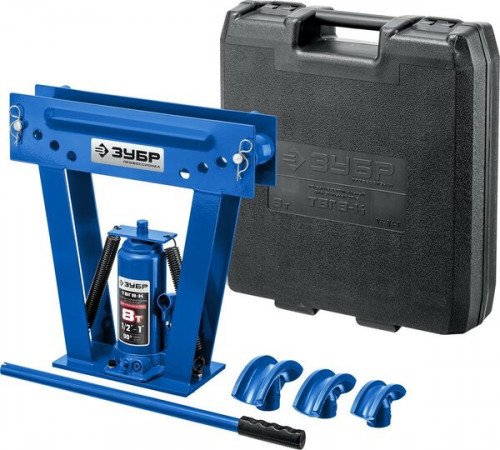

Зубр ТГВ-8-K

Если трубогиб часто используется на выезде, но при этом нет необходимости в гибке именно толстостенных труб большого диаметра, то более-менее портативный вариант в кейсе будет рациональным выбором. 20-килограммовый «Зубр» (при всей спорности этой торговой марки), собранный на основе восьмитонного гидравлического домкрата, под эти требования вполне подпадает – рассчитан он на самые ходовые размеры труб от полудюйма до дюйма (соответственно, в комплекте три пуансона) и при этом еще может считаться более-менее портативным (сравните, например, с ТВГ-16, который весит все 60 кг с набором принадлежностей).

Впрочем, есть и более дешевый вариант – ТВГ-8, где, как понятно по отсутствию суффикса «К», кейс из комплектации убрали. Это уже вариант для стационарной мастерской, где за чемоданчик переплачивать нет смысла (а разница на момент написания от магазина к магазину в среднем под 2 тысячи). Более мощные модели (на 12-тонном домкрате – для труб до 2 дюймов, на 16-тонном – до 3 дюймов) в кейсовом варианте не предлагаются в принципе, это уже – «чисто стационар».

Заявленный максимальный угол изгиба – типичные 90 градусов. При этом радиус изгиба для полудюймовой трубы выходит от 65 до 75 мм, для дюймовой – от 100 до 128 мм.

В целом качество изготовления трубогиба хорошее, рама сварена прочно, пуансоны достаточно хорошо соответствуют наружным диаметрам стальных водопроводных труб соответствующего размера. При достаточно набитой руке работать можно нормально.

Основные плюсы:
  • Удобство транспортировки
  • Приличная сварка рамы
Минусы:
  • Средний ресурс уплотнений домкрата, что типично для этой цены
Зубр ТГВ-8-K
9.2 / 10
Рейтинг
Отзывы
Был единственным в магазинах под эти размеры труб с кейсом в комплекте. А возить с места на место, завернутым в ветошь – ну нет, спасибо.
Показать еще

Лучшие роликовые трубогибы для профильных труб

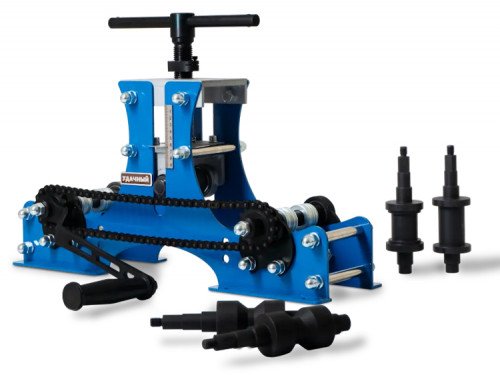

«Удачный» (точнее, «уДачный», как пишет производитель из Кирова) – это ручной профилегиб, который, как утверждается, позволит Вам сделать «навес, парник или теплицу за вечер». Конструкция его в целом типична: верхний прижимной ролик бочкообразной формы (с линейной шкалой установки радиуса изгиба) и два нижних приводных, связанных между собой цепью. Вращая ручку (в последних сериях – уже регулируемую по рабочему радиусу), Вы прогоняете профильную трубу туда-сюда, постепенно уменьшая радиус изгиба вращением рукояти прижима. Максимальный размер профиля – 60х40, в своей линейке («Лайт», «Стандарт» и «Премиум») выбранный нами вариант наиболее универсален.

Жесткость конструкции достаточно высокая, что для профилегибов важно – иначе даже при наличии шкалы на механизме прижимного ролика повторяемость радиусов получить проблематично. Как опцию производитель предлагает заказать дополнительные ролики для работы с трубами круглого сечения, комплектные рассчитаны только на профильные трубы и стальную полосу. Еще одна опция – адаптер для дрели, устанавливаемый вместо оси рукоятки и превращающий профилегиб в «эрзац-электрический».

Да, и все-таки хочется посоветовать производителю посадить за работу над своим сайтом грамотного человека: называть метрическую резьбу «конусной» (!), а сталь Ст.45 противопоставлять «черному металлу» (будто она стала «цветниной») – ну, знаете… Но, как бы то ни было, своих денег профилегиб стоит однозначно.

Основные плюсы:
  • Трапецеидальная резьба прижимного винта
  • В целом хорошая прочность конструкции
  • Привод на два нижних ролика
Минусы:
  • С бочкообразным роликом нельзя одновременно прокатывать два профиля небольшого размера (например, два 20х20 на нижних роликах под 40 мм), хорошо бы хотя бы в виде опции предлагать и цилиндрический
Удачный Премиум
9.6 / 10
Рейтинг
Отзывы
Себя оправдывает: усилие нужно небольшое, дуги гнет хорошо. Уже собрал и теплицу, и беседку.
Показать еще

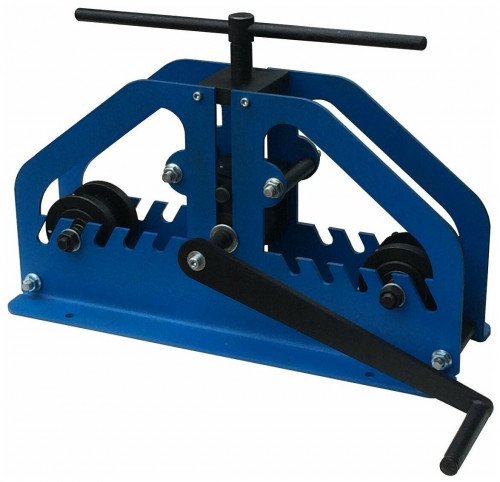

Aura Tools ТР-04

Вот этот трубогиб для профильных труб – уже скорее «хоббийный», под небольшие нагрузки. Об этом говорит и конструкция с приводом на верхний ролик, и особенно использование метрической резьбы на прижимном винте: на постоянное вращение под нагрузкой она физически не рассчитана. Для частой работы, особенно с профилями большого размера, тут должна быть или трапецеидальная резьба, или вовсе упорная. Это, по большому счету, один из важнейших критериев выбора.

Для нижних роликов в боковинах трубогиба прорезан набор наклонных пазов, ролики легко переставляются в нужное положение без необходимости полностью откручивать гайки. Заявленный максимальный размер квадрата – 50 мм при стенке 2 мм, но, если честно, тут производитель себя перехваливает – для такого профиля станок уже нужно посерьезнее.

Роликов в комплекте только два, ширина регулируется перестановкой стопорных колец (они фиксируются радиальными винтами под шестигранник). Как опция упоминается возможность «изготовить ролики под круглую трубу», в наличии их нет (как и таковой позиции в каталоге, собственно). Если же расставить точки над «i», то для своих возможностей профилегиб еще и явно дороговат при том, что сделан-то он вовсе без изысков.

Основные плюсы:
  • Легкая перестановка роликов
  • Приличная прочность рамы
Минусы:
  • Метрическая резьба прижимного винта, да еще за эти деньги
Aura Tools ТР-04
8.9 / 10
Рейтинг
Отзывы
В принципе, мне нравится. Катать полосы так особенно. С квадратом «десяткой» тоже справляется.
Показать еще

Какой трубогиб лучше купить?

Давайте для начала остановимся на конкретных особенностях каждой конструкции:

  • Ручные арбалетные трубогибы не только ограничены в усилии конструктивно, но еще и не фиксируют трубу в месте ее перегиба – то есть работать ими вроде как и логичнее с тонкостенными трубами, но как раз с ними и будет выше вероятность излома по центру пуансона (пуансон по сути и пытается сломать трубу, которая уперта в двух точках по краям). Такой трубогиб оптимальнее, где от загиба не требуется особая эстетика, а сам изгиб идет на небольшой угол по большому радиусу.
  • Рычажные трубогибы, напротив, прижимают трубу как раз рядом с тем местом, где она гнется в конкретный момент по направляющей. Поэтому качество гиба у них лучше, риск излома меньше, а сама конструкция позволяет развить большее усилие. Угол гиба может доходить до 180 градусов – так арбалетные трубогибы не могут. Но зато такие трубогибы практически всегда «узкоспециализированные», ибо гнуть могут только трубу строго определенного диаметра по одному и тому же радиусу, реже имеют несколько направляющих.
  • Еще есть роликовые трубогибы, но у них своя специфика – они позволяют прокатать трубу (круглую или профильную в зависимости от установленных роликов) по очень большому радиусу, но зато непригодны для радиусов малых: скажем, каркас для теплицы на таком трубогибе делать – милое дело, а вот просто согнуть отвод для водопровода на 90 градусов уже не получится.

Аналогичные особенности будут иметь и более мощные модели – гидравлические (где мышечное усилие увеличивается гидроцилиндром) или электрогидравлические (где давление накачивает уже насос). Точнее, у подобных арбалетных трубогибов вероятность излома даже выше – ведь рука или хуже чувствует момент, когда труба пойдет гармошкой, или не чувствует вовсе, когда вместо нее работает электромотор. Если же электропривод работает через редуктор, изгибая трубу вокруг неподвижной радиусной направляющей – то перед нами по сути вариант рычажного трубогиба с отличающейся кинематикой привода, но теми же особенностями в работе.

Набор пуансонов, роликов или направляющих (в зависимости от того, какого типа используется трубогиб), естественно, должен соответствовать диаметрам используемых в работе труб, и как можно точнее: это позволяет избежать чрезмерной деформации идущей по радиусу изгиба стенки. А лишняя деформация – это, опять-таки, повышение вероятности излома. Так что при покупке сразу выбираем «правильный» комплект – или потом придется докупать дополнительные детали, если они найдутся в продаже (и это тоже стоит учесть).

Удачной покупки!
