Сотовая связь плотно вошла в жизнь каждого жителя земли, но не все могут ей воспользоваться в полной мере. Даже имея сотовый телефон с подключенной сим-картой и положительным балансом, Вы можете оставаться вне зоны доступа для других абонентов.

Плохая связь может быть следствием следующих причин:

  1. Удаленность базовой станции оператора от Вашего помещения.
  2. Наличие естественных преград. Это может быть лесополоса или горная местность на пути распространения GSM-сигнала.
  3. Местонахождение Вашего помещения в труднодоступном месте. Например, на цокольном этаже или в обшитом металлом ангаре.
  4. В городе на качество сигнала влияет плотная городская застройка и перегрузка базовых станций оператора.

Но не все так плохо. Уже более десяти лет в интернет-магазинах можно увидеть в продаже усилители мобильной связи – репитеры. Стоимость хорошего комплекта может составлять от 10 000 до 25 000 рублей, что соизмеримо со стоимостью планшета или смартфона. Для того, чтобы с умом потратить свои деньги и приобрести хороший усилитель, мы и составили рейтинг усилителей сотовой связи среднего уровня с площадью покрытия от 800 м2, работающих на частоте 900 МГц.

Полноценное покрытие сигнала, исходящего от усилителя, обеспечивается лишь в том случае, если в радиусе действия нет преград. Чтобы сигнал распространялся по всей площади, должны соблюдаться следующие условия:

  • Приемник установлен в месте, где имеется хороший сигнал;
  • Выбран кабель минимальной длины;
  • Базовая станция оператора обеспечивает покрытие на вашем объекте;
  • Отсутствуют металлические и бетонные преграды.

Воспользовавшись поиском, мы нашли следующие модели усилителей, которые способны улучшить сотовую связь в помещении площадью более 800 м2. Эти модели способны разделить сигнал на несколько зон.

- Aileron AE-970;
- Vegatel VT2-900Е;
- Vector R-810;
- Picocell 900 SXA;
- MWS-EG-B23;
- StrongCall Мх70;
- Anytone-700.

Тестирование будет производиться по следующим параметрам:

1) Выходная мощность
2) Коэффициент усиления
3) Автоматическая регулировка усиления (АРУ)
4) Базовая комплектация
5) Стоимость





Итак, приступим! Рассмотрим всё по порядку.

Выходная мощность

Данный параметр непосредственно влияет на создаваемую зону покрытия. Если показатель выходной мощности окажется низким, хорошего покрытия не видать.

Выходная мощность измеряется в dBm (дБм) и мВт. Для удобства вычислений примем одну величину за ноль, чтобы проводить расчеты относительно нее. Так, если принять за нулевой уровень – 1 мВт, то появляется такая единица как дБм (1 мВт = 0 дБм).

Почти у всех рассматриваемых устройств мощность указана в dBm, кроме MWS-EG-B23 – выражена в мВт, и StrongCall Mx70 - указана как в мВт, так и dBm.

На бумаге – у всех претендентов значение выходной мощности превышает отметку 20 dBm, что вполне достаточно для покрытия зоны 800-1000 м2. Но мы не просто сравниваем значения, указанные в инструкции. У нас есть техническая возможность проверить фактическое значение выходной мощности. Измерение выходной мощности и искажений будет проводиться анализатором спектра Rohde & Schwarz FSH3.

В сводной таблице приведены данные, полученные при тестировании (для Вашего удобства, значение выходной мощности приведено как в мВт, так и в dBm):

Таблица №1

Устройство Заявленная выходная мощность, dBm/мВт Фактическая, dBm/мВт
Aileron AE-970 20/100 17/50
Vegatel VT2-900Е 20/100 19/79
Vector R-810 27/500 27/500
Picocell 900 SXA 20/100 20/100
MWS-EG-B23 23/200 23/200
StrongCall Мх70 20/100 20/100
Anytone-700 27/500 26/398

Как мы видим, не у всех моделей заявленная выходная мощность «дружит» с фактической. Честными оказались модели: VectorR-810; Picocell900 SXA; MWS-EG-B23 и StrongCall Mx70.

Но у некоторых из них не все так хорошо.

- У усилителя торговой марки Media Wave фактическая выходная мощность схожа с заявленной, но при этом создается высокий уровень помех в сторону базовой станции оператора. Устройство не сможет корректно работать при перекосе уровней сигналов от разных операторов. Особенно опасно располагать усилитель вблизи вышки оператора. Для города использование данной модели не рекомендуется.

- Усилитель Vector R-810 также отличился. Имея высокий показатель уровня выходной мощности, он выдает паразитные излучения в сторону базовой станции. Еще один аппарат, который не стоит использовать в городских условиях.

Самыми честными и безопасными для базовой станции оператора являются усилители StrongCall Мх70 и Picocell 900 SXA. Они и получают наивысший бал.

Таблица №2

Устройство Балл
Aileron AE-970 6
Vegatel VT2-900Е 8
Vector R-810 6
Picocell 900 SXA 10
MWS-EG-B23 6
StrongCall Mx70 10
Anytone-700 8

Коэффициент усиления

Один из основных параметров, который говорит о том, насколько дБ репитер сможет усилить выходной сигнал относительно принимаемого. Чтобы это проверить, достаточно установить на смартфон с платформой Android программу Netmonitor. Сделав это, мы увидим уровень сигнала в помещении и сможем определить месторасположение базовых станций оператора. Плохой сигнал будет характеризоваться значением минус 90-110 дБ. Для хорошего уровня сигнала характерно значение минус 65-75 дБ.

Мы протестировали заявленные показатели конкурсантов. Полученные данные отражены в таблице №3.

Измерение коэффициентов усиления и неравномерности АЧХ проводились векторным анализатором цепей ОБЗОР-804/1

Таблица №3

Устройство КУ по паспорту, дБ КУ фактический, дБ
Aileron AE-970 70 66
Vegatel VT2-900Е 70 68
Vector R-810 75 72
Picocell 900 SXA 70 69
MWS-EG-B23 65 64
Strong Call Мх70 70 69
Anytone-700 70 67

К сожалению, данное испытание выдержали не все конкурсанты. Лидерами тестов снова являются StrongCall Mx70 и Picocell 900 SXA. На текущем этапе к ним присоединился усилитель от MediaWave. Репитеры этих марок показали фактические показатели КУ наиболее приближенные к заявленным. 1 дБ разницы можно списать на погрешность.

Расставим оценки

Таблица №4

Устройство Балл
Aileron AE-970 6
Vegatel VT2-900Е 8
Vector R-810 7
Picocell 900 SXA 9
MWS-EG-B23 9
StrongCall Мх70 9
Anytone-700 7

Автоматическая регулировка усиления (АРУ)

При выборе репитера этот показатель нельзя не учитывать. Он очень важен, однако производители не предоставляют по нему достоверной информации. Чем выше значение и скорость срабатывания АРУ, тем эффективнее и безопаснее для базовой станции оператора будет функционировать усилитель.

Таблица №5

Устройство АРУ по паспорту, дБ АРУ фактический, дБ
Aileron AE-970 45 30
Vegatel VT2-900Е 15 15
Vector R-810 - 30
Picocell 900 SXA 25 25
MWS-EG-B23 - 40
StrongCall Mx70 45 45
Anytone-700 30 30
Просмотрев документацию на модели Vector R-810 и MWS-EG-B23, мы так и не нашли в технических характеристиках информацию по регулировке усиления. Но по факту она есть.

Помимо самого значения АРУ, важно, чтобы система автоматически срабатывала и не нагружала лишний раз базовую станцию оператора. Показатель АРУ на репитерах с выходной мощностью 100 мВт должен иметь значение порядка 40-45 дБ, что позволит оборудованию комфортно работать, не создавая помех сотам оператора.

Показатель АРУ у Anytone-700 и Picocell 900 SXA не высокий, но и он выше в 2 раза, чем у Vegatel VT2-900Е, что может пагубно отразиться на взаимодействии с базовой станцией оператора.

Что касается модели Aileron AE-970, ее показатель АРУ завышен в 1,5 раза. К тому же, срабатывание происходит с заметной задержкой.

Репитер Vegatel VT2-900Е имеет автоматическую регулировку усиления. Паспортное значение АРУ подтверждено нашими испытаниями, но сам показатель очень низкий, что, опять-таки, ухудшает взаимодействие с базовой станцией.

Vector R-810 и MWS-EG-B23 нас удивили – мы не смогли найти информацию по показателю АРУ. Но фактически он есть. Если у аппарата от MediaWave этот показатель в норме и составляет 40 дБ, то у модели Vector R-810 он невысок (30 дБ).

Только репитер российского производства StrongCall Мх70 выдержал испытания. И сам показатель АРУ в 45 дБ соответствует действительности, и срабатывание происходит мгновенно. В тестировании по этому показателю уверенную победу одержал усилитель StrongCall Mx70.

Таблица №6

Устройство Балл
Aileron AE-970 6
Vegatel VT2-900Е 5
Vector R-810 7
Picocell 900 SXA 7
MWS-EG-B23 9
StrongCall Мх70 10
Anytone-700 7

Базовая комплектация

Как правило, цена усилителя не включает в себя стоимость дополнительных аксессуаров, являющихся обязательным компонентами системы.

Неотъемлемые компоненты системы усиления помимо самого блока репитера:

  • Внешний приемник (приемная антенна). Он принимает сигнал от базовой станции и передает на репитер;
  • Внутренняя антенна. Создает зону покрытия внутри помещения;
  • Кабель связи. Соединяет устройство с внешней и внутренней антенной;
  • ВЧ-разъемы. Накручиваются на кабель связи для дальнейшего соединения с антеннами и репитером.

На просторах интернета мы нашли полные комплекты репитеров, участвующих в тестировании. Попробуем разобрать базовое оснащение каждого из них.

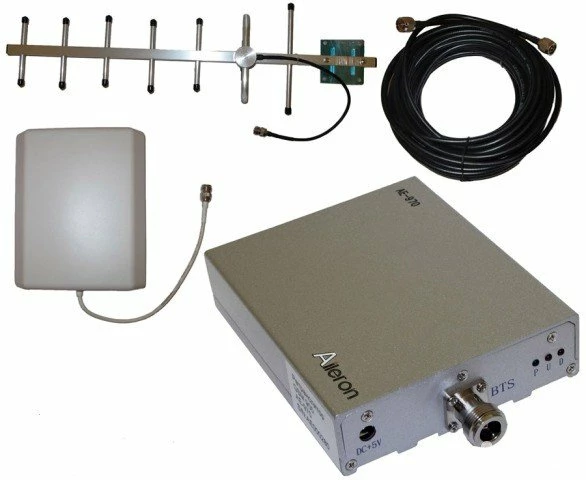

Aileron AE-970

10 600 рублей

- Внешняя узконаправленная антенна типа Yagi c КУ 11 дБ.
- Внутренняя панельная антенна ANT-65 с КУ 6,5 дБ.
- Кабель связи 5D-FB 10 метров.
- Адаптер питания.

Провод имеет потери 19,6 дБ на 100 м. Неплохая комплектация, но затухания на кабеле подозрительно высоки.



Vegatel VT2-900Е

22 800 рублей

- Внешняя узконаправленная антенна типа Yagi c КУ 12 дБ.
- Приемник внутренний, штыревой с КУ 2-4 дБ.
- Кабель связи 3D-FB 10 метров.
- Адаптер питания внешний.

Потеря сигнала составляет 37 дБ на 100 м. Это очень много. Такие потери могут негативно сказаться на качестве работы. Вполне возможно, что эффекта усиления вообще не будет.

Внутренний приемник штыревого типа – неудачный вариант. Имея низкий показатель усиления, он не сможет создать большую зону покрытия. Помимо этого, Вы будете вынуждены располагать усилитель в той зоне, где нужно повысить сигнал. При монтаже с этим возникнут серьезные проблемы.

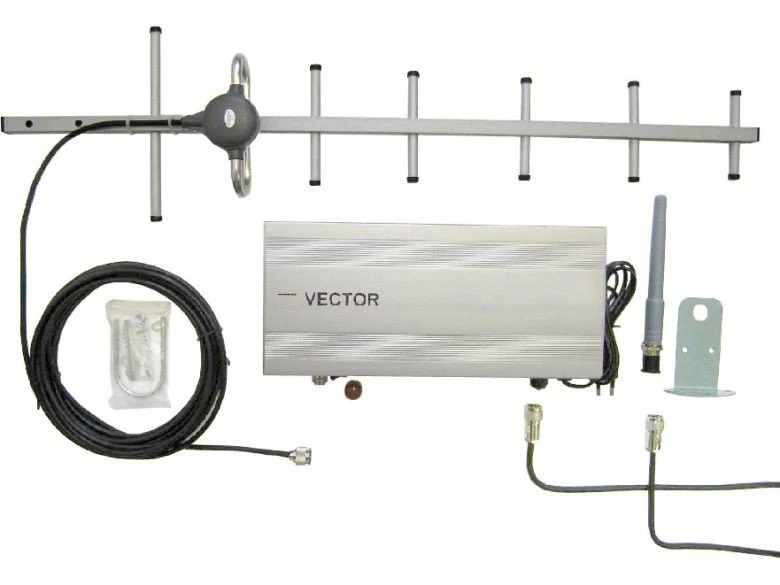

Vector R-810

23 600 рублей

- Внешняя узконаправленная антенна типа Yagic КУ 13 дБ.
- Антенна внутренняя, штыревая с КУ 2,5 дБ.
- Провод связи 15 метров.
- Адаптер питания встроенный.

Потери кабеля – 27,2 дБ на 100 м. Не так плохо, как у модели Vegatel VT2-900Е, но все равно не хорошо. Малейшие препятствующие факторы будут сбивать сигнал или вообще заглушат его.

Опять-таки, приемник штыревого типа – не лучший выбор. Тем более, для усилителей среднего уровня, вроде тех, что мы сейчас рассматриваем.

Блок питания встроен в корпус, и это – еще один минус. Если он выйдет из строя, возникнут серьезные трудности с ремонтом. Вы не сможете так просто купить новый БП и оперативно его поменять.



Picocell 900 SXA

26 940 рублей

Мы не нашли готовых комплектов, поэтому подберем их сами, руководствуясь прайс-листом производителя.

- Всепогодная направленная антенна с КУ 11 дБ.
- Внутренняя панельная антенна AD-806-01P с КУ 6 дБ.
- Кабельная сборка 5D-FB10 метров + 5 метров.
- Адаптер питания внешний.

Потери кабеля - 19,7 дБ на 100 м. Неплохая комплектация, но показатель затухания все-таки высоковат.

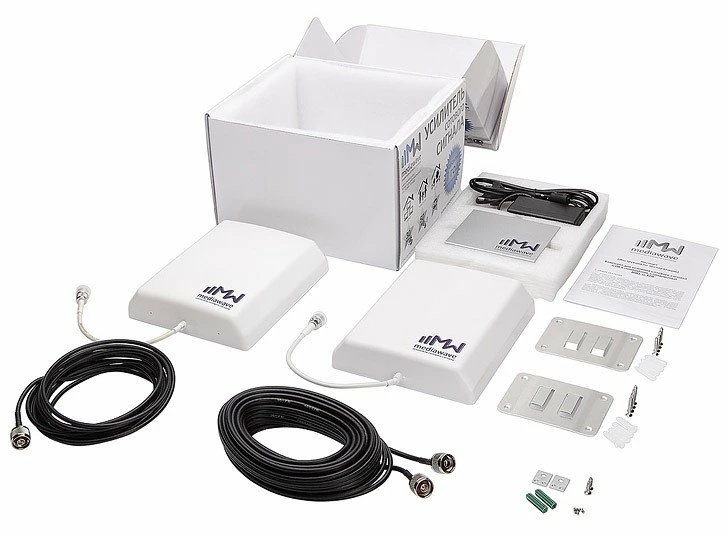

MWS-EG-B23

14 500 рублей

- Всепогодная панельная антенна с КУ 9 дБ.
- Внутренняя панельная антенна AD-806-01P с КУ 9 дБ.
- Кабельная сборка RG45 10 метров + 5 метров.
- Адаптер питания внешний.

Потери сигнала на 100 м кабеля - 19,6 дБ. Хорошую комплектацию снова подводит показатель затухания на кабеле.



StrongCall Mx70

16 300 рублей

Комплект оборудования имеет название «Профи Мх70».
Ну что же, посмотрим, что представляет собой отечественный «Профи».

- Всепогодный направленный приемник с КУ 10 дБ.
- Внутренняя панельная антенна Arp900 с КУ 7 дБ.
- Провод связи Sat-50 10 метров + комплект разъемов.
- Кронштейн для крепления внешнего приемника.
- Адаптер питания внешний.

Потери кабеля – 18,7 дБ на 100 м. Хорошая комплектация, да и потери не критичны.

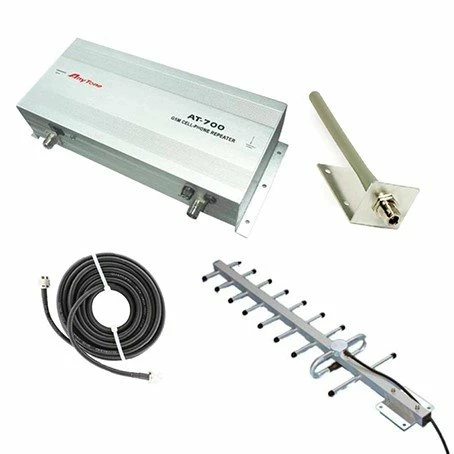

Anytone-700

22 100 рублей

- Всепогодная направленная антенна с КУ 13 дБ.
- Внутренняя штыревая антенна с КУ 7 2,5 дБ.
- Кабель связи 15 метров.
- Адаптер питания внешний.

К сожалению, продавцы оборудования не смогли сообщить нам марку применяемого кабеля. Опять же, штыревой приемник, как говорилось ранее – не лучший вариант.



Таблица №7

Устройство Балл
Aileron AE-970 9
Vegatel VT2-900Е 5
Vector R-810 5
Picocell 900 SXA 9
MWS-EG-B23 9
StrongCall Mx70 10
Anytone-700 6
Низкие оценки мы поставили комплекту Vector R-810 из-за встроенного блока питания и кабеля с высокими потерями, а также модели Vegatel VT2-900Е – там также применяется дешевый кабель, для которого характерны высокие потери. К тому же, в комплекте поставляется внутренняя штыревая антенна с низким коэффициентом усиления. Также низкие оценки были выставлены репитеру Anytone-700. Как и две предыдущие модели, он прокололся на внутренней штыревой антенне. Победили в этом конкурсе модели StrongCall Мх70, Aileron AE-970, MWS-EG-B23 и Picocell 900 SXA, которые комплектуются внутренними панельными антеннами с высоким коэффициентом усиления. Набор StrongCall «Профи Mx70» получил дополнительный балл за наличие в комплекте привычного всем спутникового кабеля на 75 Ом с низкими потерями.

Стоимость

Самыми дешевыми комплектами стали модели от Aileron и MediaWave. Нашим «тяжеловесом» стал Picocell. StrongCall «Профи Мх70» - золотая середина.

Оценки приведены в таблице №8:

Таблица №8

Устройство Стоимость комплекта Балл
Aileron AE-970 10 600 руб. 10
Vegatel VT2-900Е 22 800 руб. 6
Vector R-810 23 600 руб. 6
Picocell 900 SXA 26 940 руб. 5
MWS-EG-B23 14 500 руб. 9
StrongCall Mx70 16 300 руб. 8
Anytone-700 22 100 руб. 6

Общие итоги

Таблица №9

Устройство Балл
Aileron AE-970 37
Vegatel VT2-900Е 32
Vector R-810 31
Picocell 900 SXA 40
MWS-EG-B23 42
Strong Call Мх70 47
Anytone-700 34
Победителем по результатам всех тестов и сравнений стал репитер StrongCall Mx70 питерской компании «Кварц».

Усилитель имеет высокие и, что самое главное, честные технические характеристики. Негативное воздействие на базовую станцию отсутствует. Единственное, в чем уступил этот прибор некоторым другим конкурсантам, так это в отпускной цене.

Советуем использовать оборудование от компании «Кварц» и репитер StrongCall Мх70 в частности.
