Инфракрасный пленочный пол появился на рынке недавно, но уже имеет своих поклонников и быстро набирает обороты по распространению. Что это такое, чем он отличается от других видов теплого пола, с каким напольным покрытием его можно применять, как устанавливается – на эти и многие другие вопросы мы вам ответим далее.

Что же такое инфракрасный пленочный пол?

Инфракрасный пленочный пол — это система обогрева, которая получила такое название из-за тонкой углеродистой нагревательной пленки. Работая от электросети и излучая длинные инфракрасные лучи и анионы (отрицательно заряженные ионы) нагревается напольное покрытие, его излучение зачастую называют тепловым. На пленке нанесена ровными или спиральными полосками углеродная паста, допустимо покрытие полной площади пленки. Электричество передается по медно серебряным проводникам. Электромагнитное излучение от пола меньше, чем от домашнего бытового прибора. Излучение не рассеивается и не нагревает воздух, а полностью передается поверхностям: полу, стенам, предметам и телу. Нагревает все непрозрачные предметы, а уже от них тепло попадает в воздух. При работе не выделяется вредных веществ, не образуются продукты сгорания и не выгорает кислород.


Фото: www.imperia-tepla.com
Инфракрасный пленочный пол состоит из двух слоев полиэстерной плотной пленки, между ними запаяны графитовые полосы, параллельно соединенные медными посеребренными шинами, слои герметично склеены. Подключение элементов пола к электрической сети происходит через терморегулятор, элементы равномерно нагревают пол. Качественно продуманная и спроектированная система нагревает только полезную  площадь поверхностей, этим достигается экономия электричества. При необходимости можно добавить обогрев на стены и потолок. Особым достоинством считается повышенная пожаробезопасность: пленка начнет плавиться только при температуре от 210С.

Мифы о инфракрасных пленочных теплых полах

  • Нужно долго подготавливать основание и стяжку для укладки элементов.

Пленочный пол укладывается под любое финишное покрытие, не требует стяжки. Высота пола остается на практически прежнем уровне (+ 2-5 мм).

  • Дорого.

Комплект стоит от 1500 руб. за метр квадратный, но вам не придется платить за стяжку и выравнивание пола в остальных помещениях без теплого пола.

  • Долго.

Все виды теплого пола, кроме пленочного, требуют подготовки стяжки и ее высыхание (в зависимости от толщины слоя и площади покрытия до 28- 30 дней). Нагревание не рекомендуют включать раньше, чтобы не треснула стяжка и плитка. Инфракрасный пол, установленный сухим методом, монтируется за час и можно пользоваться сразу, а не ждать высыхания бетона.

  • Потребляют много электроэнергии.

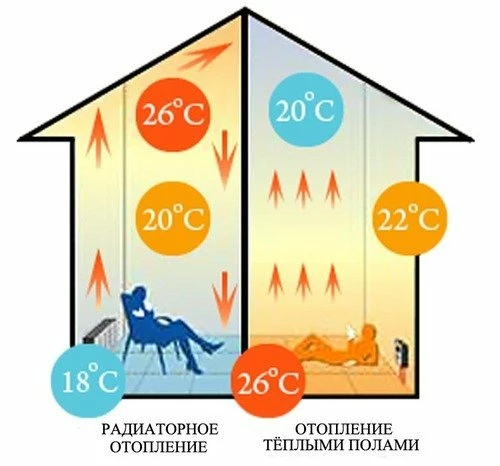

Если сравнивать с обогревателями или электрическим кабельным полом экономия  электроэнергии составит 15-20%.

  • Вредное излучение.

Излучение от пола идет «живое», благодаря его спектру оно оздоравливает организм. Аналогичное излучение используется в саунах и инкубаторах для недоношенных детей.  Использование такого пола рекомендовано для квартир и коттеджей (в  том числе и деревянных). Опасность могут представлять только коротковолновое излучение, так как оно может проникать в клетки внутри тела, а от пленки идут длинноволновые и террагерцовые лучи. Максимум они проникают в кожу, и раздражают нервные окончания, отвечающие за ощущение теплоты.

  • Через напольное покрытие излучение не проходит.

Распространенное на форумах неверное мнение, что излучение тепла не происходит. Инфракрасное излучение не задерживается напольными покрытиями, равномерно прогревая пол и окружающие предметы и поверхности.

  • Не долговечно.

При качественной установке и правильной эксплуатации, пленочный пол без ремонта может работать около 30 лет. Возможно, вы сами раньше решите сменить напольное покрытие, тогда главное не повредить элементы. Производители дают гарантию на системы до 15 лет, пленка не повреждается сама по себе и не подвержена коррозии. Реально уменьшить срок может:

  1. Плохое качество материала проводов
  2. Затопление пола
  3. Не соблюдение или нарушение технологии установки системы

Монтаж пленочного инфракрасного пола

Подготовка к установке инфракрасного пола

Убирается весь мусор и пыль с основания, лучше дополнительно пройти с мощным пылесосом. Проверяется уровень поверхности, допуск отклонения 3 мм на метр. При большем дерево циклюют, а бетон шлифуют до получения горизонтального ровного основания. На очищенную поверхность укладывается тепло- и гидро- изоляция. Если выбраны линолеум или ковролин, то толщины материалов на изоляцию 3-5 мм будет достаточно. Теплоизоляция укладывается металлизированным слоем вверх, стыки листов фиксируются алюминиевым скотчем. Под керамическую плитку хорошей теплоизоляцией будет 2 мм техническая пробка.

При доставке и установке защитите пленку от механических повреждений.  До начала монтажа инфракрасного пола нужно продумать, где будет располагаться терморегулятор, и нарисовать полную схему пола. Схему нужно сохранить, ведь спустя время можно забыть точное расположение, а при передвижении тяжелой мебели можно повредить элементы. Пленка изначально монтируется только на участках без высоких точечных нагрузок, чтобы избежать деформации пленки, укладывается только на место не занятое предметами интерьера (мебелью на ножках, бытовой техникой и прочее).

Укладка пленки

Пленка разрезается по размеченным линиям и кладется на пол согласно схеме, контактами к стене на которой расположится терморегулятор, элементы раскладываются медной стороной вниз. По краям медной полосы устанавливаются контактные зажимы и подключаются провода, все места разреза пленки и подключения к зажимам тщательно изолируется. Максимальная длина цельного нерезаного полотна пленки 7 метров, материал не укладывается внахлест.

С нижней стороны пленки подключается датчик температуры, тоже изолируется. После полного размещения элементов на основании и подключении проводов и контактов, устанавливается терморегулятор и начинается проверка с подключением в электросеть. Проверка проходит строго до укладки напольного покрытия, чтобы при необходимости можно было легко поправить или заменить.  Отсутствие искр и равномерный нагрев пленки свидетельствует о качественном подключении, можно класть финишный слой само напольное покрытие. Для дополнительной защиты на элементы укладывается полиэтиленовая пленка.

Изоляция тепловых элементов инфракрасного пола с помощью защитной пленки (сухой монтаж) или заливка цементной стяжкой (мокрый монтаж). После заливки стяжкой включать систему можно после полного высыхания стяжки (около 30 дней), для предупреждения появления трещин и нарушения целостности пленки и контактов. Укладывая пленку под керамическую плитку или керамогранит на систему можно наносить специальный клей, а сверху напольное покрытие. Для установки пленочного  пола не требуется разрешительных документов, главное подвести отдельную силовую линию.

Какие слои будут у пола?

Под плитку или керамогранит: на основание укладывается гидро- и тепло- изоляция, пленка инфракрасная, полиэтиленовая пленка, гипсоволокно 10 мм и плиточный клей и покрытие.

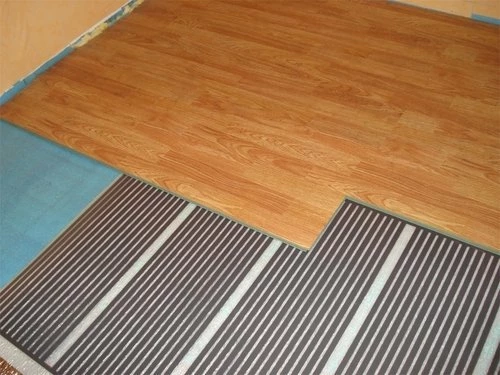

Под ламинат: на основание укладывается гидро- и тепло- изоляция, пленка инфракрасная, полиэтиленовая пленка и покрытие.


Фото: goryacho.stroimdom.com.ua

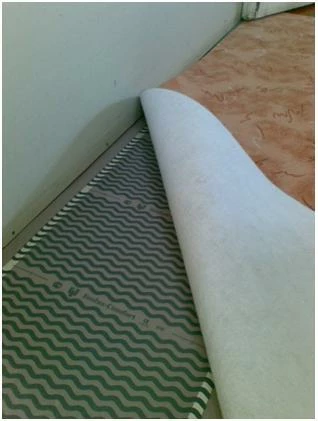

При установке инфракрасного пола под линолеум или ковролин: на основание укладывается гидро- и тепло- изоляция, пленка инфракрасная, полиэтиленовая пленка, гипсоволокно или фанера 8 мм и покрытие.


Фото: www.globalmarket.com.ua

После укладки остались отрезанные куски, что с ними можно  сделать? Можно соединить в одну полосу и использовать как переносной обогрев, например, коврика.

Для монтажа инфракрасного пола своими руками вам потребуются следующие инструменты: кусачки, отвертка, плоскогубцы, ножницы и инструмент по обжиму проводов. Перед работой внимательно изучите инструкцию и соблюдайте технику безопасности при работе с электропроводкой.

Какие напольные покрытия рекомендованы к установке на пленочный теплый пол?

Если у вас деревянный или старый (ветхий) дом

Установка пленочных полов разрешена в деревянных домах и на деревянную поверхность без стяжки, такое решение позволяет сэкономить время и средства на монтаже. Сверху пленочный пол можно покрыть напольными покрытиями: линолеум, ковролин, винил, ламинат. А положив пленку просто под ковер можно пользоваться в холода и убирать систему на летнее время года. В старых домах, для пожарной безопасности, для системы проводится отдельная линия электрической сети с  сечением от 2,5 мм, кабель подключается к отдельному автомату в счетчике с УЗО.

Кафельная плитка

Самый распространенный материал – кафельная плитка, долговечное, не боящееся механических повреждений покрытие и не требует специального ухода. Широкий ассортимент цветов, фактуры, размера, и главное стоимости, позволяет любому подобрать подходящий к интерьеру и дизайну вариант. Теплый пол, прогревая, убирает ее единственный недостаток: всегда холодная.

Керамогранит

Керамогранит и натуральный камень по свойствам такие же, как и плитка, отличаются только ценой за метр квадратный. Быстро прогреваются и сохраняют тепло, с таким покрытием и большой мощностью можно использовать пол как источник основного отопления. При качественно теплоизолированном помещении.

Ламинат

Использование инфракрасного пола под ламинатом не позволит обогреть комнату, т.е. вместо основного отопления использовать не получится. Ламинат и ковролин удерживают тепло еще лучше, но подложка под ламинат должна быть устойчива к нагреву и иметь небольшую толщину.

Паркет и паркетная доска

Паркет и паркетная доска при сильном нагреве может начать сохнуть и трескаться и требует увлажнения, клеевая основа разлагаться, а лак выделять вредные вещества. Для избегания всех недостатков нужно приобретать специализированные материалы допускающие установку теплого пола. Они изготовлены по технологии с защитой от рассыхания.

Почему стоит выбрать именно пленочный пол?

Преимущества

Абсолютно бесшумная работа, устойчивость к повреждениям и коррозии, ионизация воздуха, а также доступный самостоятельный монтаж системы. Обогрев предметов и пола происходит равномерно, ведь между проводниками расстояние около 1 см. В отличие от  обычных нагревателей с конвекцией, когда сначала нагревается воздух, а затем предметы. Температура пленки для домашнего использования не превышает 60 градусов, поэтому можно использовать любое понравившееся напольное покрытие. Легкий и быстрый монтаж системы отличает пленочный пол от остальных теплых полов, установка занимает совсем мало времени.

Оздоровительные свойства

Прогревание тела улучшает циркуляцию крови в капиллярах и периферийных областях, понижается повышенное давление. Помогает снять синдром усталости, расслабляя мышцы.

Достоинства и недостатки инфракрасного теплого пола

«плюсы»

  • Самый прогрессивный метод отопления
  • Экономичное отопление
  • Нагрев пола происходит за 3-6 минут
  • Подходит для любых типов помещений
  • Может быть основным и дополнительным, а также настенным обогревом
  • Устанавливать может абсолютно любой прочитавший инструкцию.
  • При необходимости легко демонтировать и перевезти пленки на другую площадь.
  • Экологичен, без шума и вибраций
  • Не увеличивает высоту пола

 «минусы»

  • Если обогревать все комнаты в доме, то получается не слишком экономно
  • Для использования пленок в офисе или на производстве требуется разрешение пожарников.
  • Затруднительно переставить мебель, избегая зон обогрева, либо не переставлять, либо переделывать пол. При теплых полах водяных или кабельных со стяжкой данная проблема не возникает, через стяжку система не может повредиться мебелью.




Монтаж пола …

…  в ванной и кухне

В ванной комнате и на кухне мы проводим утренние и вечерние часы, и нам должно быть комфортно. Обычно в таких помещениях холодная, но влаго- и паро- устойчивая плитка. Для обогрева в стяжку укладывался электрический кабель, но высота пола поднималась, а  очень часто места и так немного. Пленка в эксплуатации выгоднее кабелей примерно на 20%. Стяжка при монтаже не нужна, а  значит, не поднимется высота пола и не уменьшится полезная высота комнаты. Нагревательные полосы соединяются параллельно, при выходе из строя одной полосы пол будет теплый, но неравномерно, при водяном или электрическом (кабельном) обогреве из строя выходит вся система сразу.

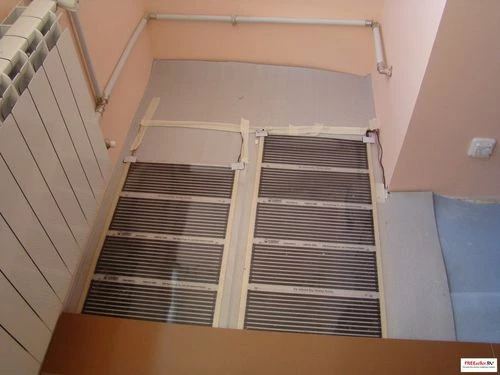

… на лоджии


Фото: img.inforico.by

Утепление пола на лоджии или балкона, дело не простое. Утяжелять плиту бетонной стяжкой или тяжелыми трубами с водой не стоит, плита может и не выдержать. А в старых и ветхих домах тем более. Теплый пол может быть основным источником отопления для такого маленького помещения. Отличным выходом из такой ситуации, будет установка пленочного пола: весит мало, пленка тонкая, стяжки не требуется, нужна только розетка. Монтаж пленки производится на выровненный пол (подготовка требуется, так как обычно он скошен в сторону улицы).

Сколько стоит комплект инфракрасного теплого пола?

Характеристики и стоимость с группировкой по производителям

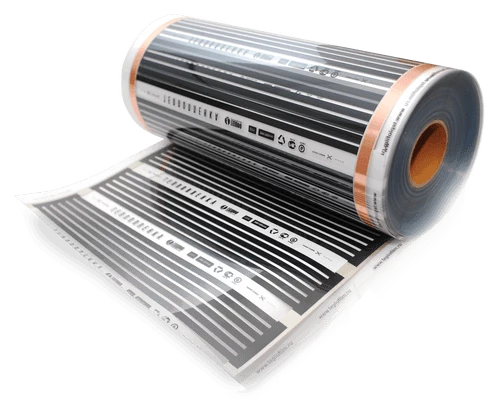

Фото: rvm.su

Пленочный пол по стоимости за метр совсем не дешев, но нужно учесть, что для него не требуется стяжка и специальная подготовка поверхности. Да и обогрев обойдется дешевле, поэтому при расчете нужно смотреть не на цену погонного метра, а на полную стоимость метра под ключ плюс, сколько будет обходиться обогрев в месяц.

Caleo

CALEO предлагает полы для монтажа в стяжку и без стяжки. Три линии комплектов без стяжки: Caleo GOLD, Caleo GRID, Caleo LINE.
Линия GOLD с антиискровой технологией: 170 Вт, ширина 0,5 м, площадь покрытия от 1 до 6 м.кв. цена за 1 м.кв. от 1597 руб.
Линия GRID имеет два типа комплектов: 150 Вт и 220 Вт, ширина 0,5 и 1, площадь покрытия от 1 до 20 м.кв.  цена за 1 м. кВ. от 1452 руб.
Линия LINE отличается простотой изготовления: 130 Вт, ширина 0,5 м, площадь от 1,5 до 6 кв.м. цена за 1 кв.м. от 595 руб.
Монтаж в стяжку инфракрасного стержневого пола CALEO позволяет установить пол по всему периметру, не зависимо от наличия мебели. В процессе эксплуатации он не перегреется. Мощность зависит от площади покрытия, минимальная стоимость комплекта 2378 руб.


Teplofol

Компания Teplofol предлагает нагревательную пленку TEPLOFOL-nano с параметрами 140 Вт,  шириной полотна 0,54 м. Один комплект покрывает 10 кв.м. стоимость за 1 кв.м. от 1281 руб.

XiCa Film (RexVa)

Компания XiCa Film (RexVa) предлагает разнообразные комплекты с мощностью от 220 Вт и площадью обогрева от 1 до 15 кв.м., стоимость от 1200 руб. кв.м.

Hot-Film-Korea

Hot-Film-Korea предлагает скидки на стоимость за кв.м. при покупке комплекта на большую площадь, стоимость от 850 руб за кв.м.

HEAT-PLUS

HEAT-PLUS производят несколько видов пленки, а также могут на заказ сделать любую мощность на кв.м. (от 80 до 450 Вт). Ширина 1 м, толщина от 0,4 до 0,8 мм, длина рулона от 75 до 100 м. Рабочая температура от 40-50С (для отопления) до 70С (для саун). Стоимость от 700 руб. кв.м.

NanoThermal

Самые дешевые предложения у компании NanoThermal: линейка COMFORT (160 Вт, от 611 руб за 1 кв.м.), линейка PREMIUM (220 Вт, от 642 руб за 1 кв.м.).

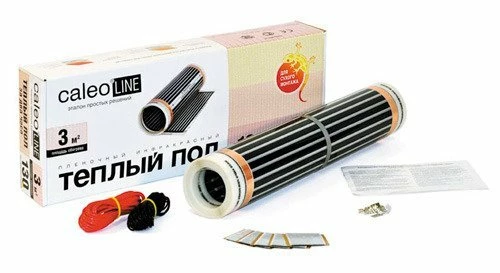

Что входит в комплект пленочного теплого пола?


Фото: www.afonya-spb.ru

  1. Основа набора рулон нагревательной пленки.
  2. Разъемы для соединения пленки с электрической сетью.
  3. Для изоляции соединений и срезов – изоляционный скотч.
  4. Провода от пленки к терморегулятору.
  5. Гофрированная трубка для датчика температуры под напольным покрытием и пленкой.
  6. Инструкция по установке и эксплуатации и Гарантийный талон

ВАЖНО Дополнительно к сформированному комплекту необходимо приобрести терморегулятор и теплоизоляцию (вспененный полиэтилен 3–5 мм, защищенный полимерной пленкой).
При правильной настройке потребление системы достаточно экономное. Для управления системой используют следующие типы устройств:

  • Термостаты (терморегуляторы)
  • Программируемые аппараты
  • Программируемые аппараты с «самообучением»




Виды инфракрасных полов

Карбоновые стержневые маты

Стержни из карбона параллельно соединены проводами, каждый стержень это трубка, залитая полимеризированным графитом. Маты можно монтировать в стяжку, в плиточный клей и в заливные полы. Каждый стержень может быть подключен отдельно, поэтому можно покрывать любые по геометрии площади. Высота заливки от 15 до 30 мм. На такие полы сверху можно ставить мебель – повреждений и перегрева не будет. Цена матов от 1400 руб. за м.кв.

Мобильный пленочный теплый пол

Мобильный инфракрасный теплый пол – это ваш личный компактный переносной кусочек тепла под ногами. Примерные размеры в развернутом виде от некоторых производителей (в см): 50*80, 180*60, 200*140, 180*280. Можно укладывать под любое покрытие, не изолирующее тепло (под одеяла, матрасы, в кровать класть нельзя). Можно использовать в любом удобном месте, где доступна розетка. Не обжигает при касании, максимальная температура поверхности 55С, не сжигает кислород.  При необходимости быстро сворачивается и переносится куда угодно, ведь в свернутом виде он занимает совсем мало места и весит всего ничего.

Как еще применяет пленочные инфракрасные комплекты?

На стену

В помещениях с большим количеством мебели или при высокой постоянной точечной нагрузке на пол, рекомендуется установить пленку на стены. Таким образом, можно либо дополнить основное отопление, либо сделать дополнительно зонированное отопление.

На потолок

Монтаж на потолок осуществляется чаще всего: на чердаках и для обогрева кровли (стаивание снега), дополнительное отопление в парниках и теплицах, а также хозяйственных и сельскохозяйственных помещениях.

Как происходит установка системы пленочного пола?

Производители в своей видео презентации очень подробно рассказывают, как пошагово подготовить и установить систему обогрева пленочными элементами.  Подробно продемонстрированы различные виды работ: по разметке и нарезанию элементов, а также последующее соединение и изоляция проводов, процесс установки термостата и покрытие различными напольными покрытиями.





Как хочется встать с кровати и пройти босиком по теплому и мягкому полу умываться и завтракать. Это вполне реально с системой пленочных полов с монтажом под ковролин.

Пошаговая видео инструкция монтажа пленочного инфракрасного пола со стяжкой под керамическую плитку. Как правильно и какие укладывать слои, какие использовать инструменты при соединении с проводкой.

Если вы решили установить пленочный пол своими руками, то сначала рекомендуем посмотреть видео. В нем вы найдете детальное описание каждого шага изоляции и подключения проводов, соединения элементов. Более понятным станет процесс работы и нагрева пола. При работе с электричеством соблюдайте технику безопасности .



Отзывы о системе теплый пленочный инфракрасный пол

Просматривая отзывы о теплом пленочном обогреве, обращаешь внимание на очень маленькое количество плохих или негативных отзывов. Все довольны и счастливы, после установки. Впрочем, встречаются и спорные нейтральные отзывы о инфракрасном поле:

  1. В угловой квартире до установки было сыро, холодно и всегда ледяной пол. После появления маленьких детей решено было установить систему. Сейчас в квартире не просто стало тепло, а душно и жарко.
  2. Прогрев ламината и ковролина, не такой быстрый как прогрев плитки. Установили систему по всему дому - в ванной почти сразу после включения тепло, а в комнатах постепенно.
  3. Плохо греет ламинат, между пленкой и ламинатом положили гипсокартон, получается, он на себя все тепло забирает.
  4. Сделал пол на лоджии, пол теплый, а стены холодные. Теперь понимаю, сэкономил на теплоизоляции.

Судя по этим отзывам ясно, что проблемы у людей возникли от неправильной настройки термостата и нарушения технологии укладки слоев. Между пленкой и финишным полом не должны быть воздушного пространства.

В остальных отзывах об инфракрасном теплом поле все наперебой хвалят ту или иную марку, причем все полы установлены в разных по площади помещениях, с разными условиями и теплоизоляцией.

  1. Установили  в ванной и кухне водяной пол, а потом решили пленочный положить в жилых комнатах. Есть с чем сравнить, очень приятное тепло, удобно регулировать температуру. Монтаж делали сами, заняло всего 4 часа на две комнаты. Быстро разобрались с инструкцией – совсем не сложно.
  2. В коттедже над подвалом, пол всегда холоднее был, установка инфракрасного пола решила проблему. Теперь у нас всегда тепло, а главное он пожаробезопасный.
  3. Потолки в квартире низкие и не хотелось уменьшать высоту из-за стяжки, как узнали о пленке, сразу ее заказали и установили. Мастера аккуратно все сделали, смогли установить без грязи и после недавно сделанного ремонта.
  4. В деревянном доме газ привозной обогревались дополнительно конвекторами, нам порекомендовали пленочный пол. Сделали очень довольны, воздух не сушит, не душно. Расход электричества стал гораздо меньше.
  5. Сделали на пробу сначала только одну комнату, прожили осень и начало зимы. Сейчас будем заказывать комплекты в остальные комнаты делать пол.
  6. С обогревателями была проблема: около них тепло, а в другой стороне комнаты холодно. Комната длинная и узкая. Пленочный пол решил мою проблему, тепло теперь по всей комнате, наконец-то хожу по дому босиком, а не в носках или тапках как раньше.



Как формируется цена инфракрасного теплого пола?

Инфракрасная пленка

Для начала рассчитывается свободная площадь пола в комнате, которая будет покрыта пленкой. Не стоит забывать, что пленку нельзя укладывать под мебель и бытовую технику. Рисуется план комнаты с местом под пленку, по нему составляется схема расположения полотен и отрезков нагревательных элементов. Максимальная прямая безотрывная полоса может достигать 7 метров, минимум у каждого производителя это один элемент до линии отреза. Распространенная ширина полотна 50 см. Зная цену за метр квадратный, мы легко узнаем цену пленки, требуемую на покрытие комнаты.

Теплоизоляция

Кроме нагревательной пленки нам понадобится теплоизоляция на весь периметр комнаты. Если изоляцию расстелить только под нагревательными элементами, то будет незначительный, но перекос. Ламинат и паркет при таких условиях может начать скрипеть или треснуть, а ковролин и ламинат согнется и может повредиться.

Стяжка

Если пленка планируется под плитку или керамогранит с использованием стяжки, добавляем стоимость стяжки. Пленочный пол в стяжке может выдерживать большие нагрузки, поэтому его устанавливают по всей площади помещения.

Термостат

Помимо самого напольного покрытия, изоляции и основания, вам потребуется термостат. В зависимости от функций термостата цена будет очень сильно отличаться. Выбирайте, что подойдет именно вам. Обычный механический терморегулятор выключится при достижении заданной температуры, они надежны и самые дешевые. Электронные могут иметь датчик температуры воздуха и температуры пола, они просты в управлении со средней ценой. Самые многофункциональные – программируемые терморегуляторы, кнопками или сенсорной панелью задается нужная температура на неделю с указанием времени. Несомненно, при уверенности в надежности производителя такие терморегуляторы облегчат и сделают комфортной жизнь. Единственным их недостатком является высокая стоимость, с другой стороны не каждый же день вы их покупаете.

Дополнительные компоненты

Помимо основных компонентов в комплект инфракрасного теплого пола могут входить: металлизированный скотч, провода, соединяющие элементы друг с другом и термостатом, контакты, провода для подключения к электрической сети, трубка для подсоединения датчика от пола к термостату. Инструкция по установке и сертификат на товар должны быть у каждого производителя.

В среднем по московскому региону теплый пол под ключ обойдется от 1700 до 3000 руб./м.кв.
