Вероятно, вы помните, как в детстве вам запрещали зимой бегать без обуви, потому что «пол холодный». Самое теплое место в доме было возле батареи — именно там всегда спал ваш кот. И сейчас, выбираясь утром из теплой постели, когда ноги мерзнут уже заранее в ожидании ледяных тапок, вы невольно думаете — вот если бы весь пол был, как батарея...

Современные технологии позволяют подарить вашим ногам такое чудо — теплый пол. В нашей статье речь пойдет об устройстве одного из видов теплых полов —  водяного пола, который работает по принципу обычной батареи и обогревается горячей водой.

Вкратце ознакомиться с устройством и процессом монтажа водяного теплого пола можно, посмотрев этот видеосюжет:

В видео описан процесс монтажа водяного пола, который был выбран как альтернатива обычным радиаторам: их демонтировали и полностью заменили на систему подогрева пола. В конце сюжет показан водяной пол в разрезе.


Что представляет собой система водяного теплого пола?

Элементы водяного пола

Как следует из названия системы, поставщиком тепла в комнаты в данном случае является вода. Водяной теплый пол представляет собой «слоеный пирог», уложенный на перекрытие между этажами или прямо на сформированный земляной пол (если работы ведутся на первом этаже частного дома).

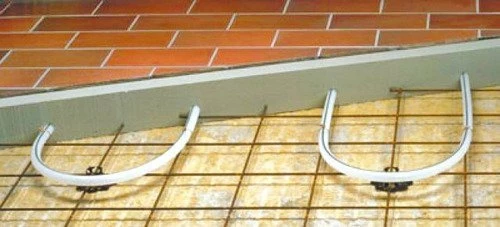

Фото: www.stroyka.ru

На фото хорошо видны отдельные слои системы водяного пола:

  • самый нижний — слой тепло- и гидроизоляции;
  • следующий — армированная сетка;
  • еще выше располагаются трубы, по которым течет вода;
  • вокруг сетки, труб и над трубами — бетонная стяжка;
  • верхний слой — выбранное вами напольное покрытие (в данном случае — плитка).

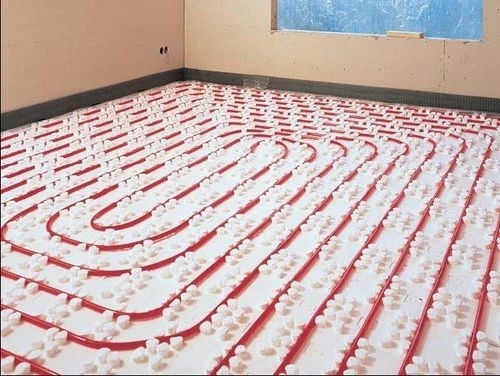

В некоторые фирменные комплекты водяных теплых полов входят специальные плиты с выступами (см. фото ниже), которые удерживают трубы.


Фото: admin.elplast.ru

Сверху над плитой и трубами тоже будет бетонная стяжка и напольное покрытие.

Напольные покрытия для водяного пола

С системой водяного пола совместимы практически все виды напольных покрытий, стойкие к нагреванию. Лучшее напольное покрытие для водяного теплого пола - плитка. Плитка обладает большим коэффициентом теплопередачи. Это означает, что и холод (например, от бетонного перекрытия) она тоже проводит хорошо. Поэтому полы без подогрева, выложенные плиткой, очень холодные.

На втором месте по частоте использования с водяным теплым полом стоит ламинат. Он хорошо проводит тепло и аккумулирует его.

Линолеум вместе с теплым полом используют редко, не советуем использовать это сочетание в детских — при перегреве линолеум может выделять вредные вещества.

Паркет не рекомендуется использовать вместе с системой подогрева, так как дерево очень требовательно к режиму температуры и влажности. При нарушении условий эксплуатации этот дорогой материал может полностью потерять свою внешнюю привлекательность (пересохнет, потрескается).


Преимущество водяных теплых полов

В частных домах (особенно, большой площади) водяной пол - лучшее решение. Система обогрева с помощью воды расходует меньше электроэнергии, чем, например, электрический теплый пол.

Водяной пол может быть единственным источником тепла в доме или сочетаться с системой радиаторов. Радиаторы подключаются, если на улице температура сильно понижается, и водяной пол не справляется с обогревом дома. Но опыт использования водяных полов  в центральных областях РФ и в Сибири при температурах -20° - -30° с сильным ветром показал, что правильно собранный пол греет хорошо и поддерживает температуру +25° - +30°.

Пример совместного использования водяного теплого пола и радиаторов показан в этом видео-обзоре:

В ролике продемонстрирована смонтированная система теплого пола в деревянном доме площадью 50 кв. м.

Плюсы водяного теплого пола:

  • равномерность прогрева пола;
  • экономичность в процессе использования;
  • возможность обогрева домов большой площади без использования дополнительных источников тепла.

Основные минусы водяного пола:

  • сложность монтажа (чтобы собрать его своими руками, необходимо обладать навыками сантехнических работ, суметь выровнять пол, сделать стяжку, - не говоря уж о проектировании!);
  • невозможность мгновенно изменить температуру пола.

Водяной теплый пол в городской квартире

Если вы живете в городской квартире, скорее всего, устанавливать водяной теплый пол вам нельзя. В многоэтажном доме систему водяного пола нужно к чему-то подключить. Самостоятельно (без согласования) подсоединять какие-либо устройства к горячему водоснабжению или центральному отоплению запрещено законом.

Водяной пол в одной из квартир может создавать неудобства для соседей: проходя по вашей квартире, вода отдает больше тепла, чем предусмотрено конструкцией системы отопления дома (в которую не был включен ваш теплый пол), а значит, ваши соседи это тепло не получат в нужном объеме. Возможно и падение давления в стояке (особенно если пол неправильно смонтирован, насос плохо работает или вообще отсутствует). Соседи снизу могут быть недовольны шумом воды в трубах над своей головой (встречались такие жалобы).

Устройство водяного пола в городском многоквартирном доме сопряжено с большими трудностями, в том числе административными. Но этап согласования в этом случае абсолютно необходим. Если вы не готовы к решению всех этих вопросов или получили отказ от администрации, для вас лучшим вариантом будет электрический теплый пол или дополнительный радиатор.

Счастливое исключение — некоторые дома современной постройки, в которых имеется отдельный стояк для подключения водяного пола. В них такие полы устанавливать можно.

Назначение элементов системы водяного теплого пола

В состав комплекта для укладки водяного теплого пола входят следующие основные элементы:

Материалы для теплого водяного пола

Назначение

Полистирольные, пенополистирольные плиты

Теплоизоляция — предотвращают теплопотери вниз (в подвал, нижнее помещение, перекрытие)

Пенофол, полиэтиленовая пленка

Гидро- и пароизоляция, эффект дополнительной экономии тепловой энергии. Пленка поддерживает нормальную влажность бетона (иначе он потеряет прочность). Слой фольги отражает тепловые лучи обратно в помещение, не дает им уходить вниз, а также защищает воздух от паров пенополистирола

Стальная армирующая сетка

Укрепляет бетонную стяжку, не дает бетону потрескаться от перепадов температуры. Служит для закрепления труб

Демпферная лента

Изготавливается из вспененного полиэтилена. Защищает бетонную стяжку и стены дома от разрушения при тепловом расширении. Предотвращает теплопотери через стену.

Трубы

Подводят в помещение горячую воду и отводят охлажденную

Коллектор

Обеспечивает поддержание заданной температуры в циркуляционном контуре, регулирует расход воды в зависимости от температуры контура. Распределяет воду между отдельными греющими контурами. Включает в себя подающий и обратный коллектор.

Автоматическая система управления



Схемы укладки водяного теплого пола

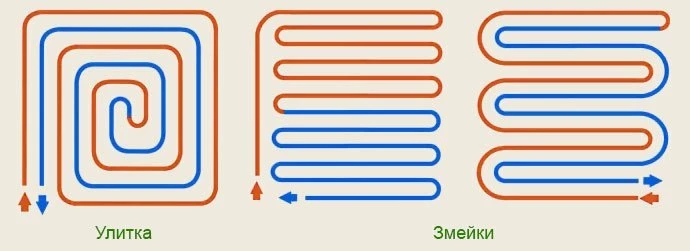

Используются три основных схемы укладки труб в системе водяного пола:


Фото: gold-cottage.ru

  • Улитка.
    Трубы уложены по спирали. Прямая и обратная трубы идут параллельно, что дает равномерное распределение тепла на всех участках пола. Такой вариант применим для помещений с повышенными требованиями к теплу. При таком способе укладки контур не имеет крутых изгибов и делает меньше поворотов, поэтому можно установить минимальный шаг между линиями и использовать более жесткие трубы. Вода по такому контуру течет легче.
  • Змейка.
    Самый простой вариант монтажа. На схеме видно, что труба вначале горячая, а в конце — холодная. Но на маленьком участке разброс температур минимален.
  • Двойная змейка.
    Более равномерное распределение тепла на большой площади, чем в варианте 2. Такая схема водяного теплого пола подходит для больших помещений с высокой тепловой нагрузкой.

Для каждой системы теплого пола можно рассчитать максимально допустимую длину контура. Если размеры помещения велики, в одной комнате укладывают несколько отдельных контуров (состоящих из цельного участка трубы, без стыков). По линии разделения контуров укладывают демпферную ленту. Каждый контур подключают к коллектору.


10 самых частых ошибок, которые допускают при укладке водяного теплого пола

  • Недостаточная уборка и подготовка основания. Оставляют неровности черновой стяжки, следы штукатурной смеси, мусор в надежде, что слои изоляции все скроют. Но проблема в том, что полистирол — материал плотный, и компенсировать недостатки поверхности он не может.
  • Отсутствие демпферной ленты по краю. Из-за расширения и сжатия бетона при изменениях температуры на стяжке без изоляции от стены могут появиться трещины.
  • Неправильное крепление демпферной ленты (лента плохо закреплена к стене или вообще не закреплена).

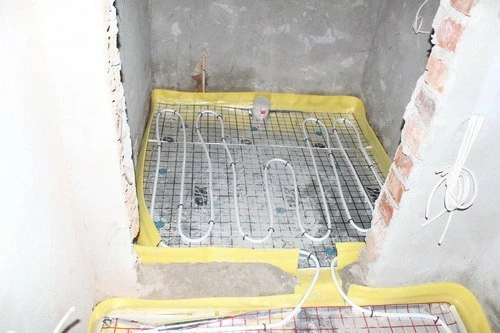

    Фото: eurosantehnik.ru

    Есть ошибочное мнение, что для плотного прилегания демпферной ленты к стене достаточно прижать ее стяжкой при заливке пола. Однако в этом случае лента не сможет выполнять свои функции. Лента должна быть уложена плотно, без пустот.
  • Не уложен слой пенополистирола (или аналогичного материала). Отсутствие теплоизоляции, конечно, немного удешевит стоимость укладки водяного пола, но приведет к потерям тепла. Вы не получите пол той температуры, о которой мечтали.
  • Неправильный выбор параметров материала для изоляции. Слишком тонкий слой теплоизоляции приводит к потерям тепла, недостаточной мощности обогрева.
  • Использование дешевых или некачественных труб и соединительных элементов для удешевления проекта. Металлические трубы, подверженные коррозии, могут дать течь. Опасно использовать в теплых полах и дешевые подделки под фирменные металлопластиковые трубы.
  • Укладка труб не по схеме, неровная, с нарушением рассчитанного шага между трубами

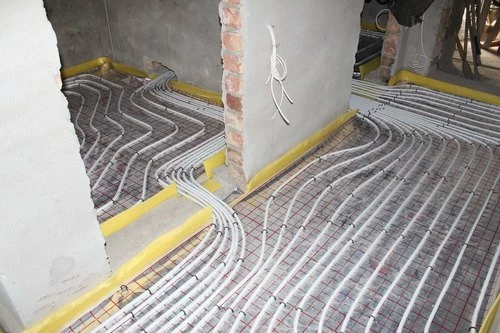

    Фото: eurosantehnik.ru

    Когда трубы уложены ровно по разметке — это не просто красиво. Казалось бы, под стяжкой все равно ничего не видно. Если труба съедет на сантиметр в сторону от разметки — не очень страшно. Хотя при протечках трубы, проложенные точно по схеме, легче отыскать.
    Но если на полу у вас такая картина, как на нашем фото, знайте — отрегулировать температуру пола вам не удастся. Вы получите «полосатый» пол с чередованием горячих и холодных полос. На входе в комнату виден явный перегрев поверхности.
  • Использование в составе стяжки керамзита. Керамзит часто добавляют в раствор для заливки пола на первом этаже в качестве эффективного теплоизолятора. Подобная стяжка над теплым полом сводит к нулю все ваши усилия.
  • Некачественный раствор для заливки пола, отсутствие в его составе пластификатора. Все это снижает прочность пола и его теплопроводность.
  • Слишком рано включенный обогрев — ранее срока высыхания стяжки — приводит к нарушению прочности и целостности пола.

Теперь, когда вы знаете, как НЕ надо делать, познакомьтесь с технологией укладки водяного теплого пола.

Водяной теплый пол своими руками: монтаж, подключение

Этот раздел нужно прочитать, если вы хотите смонтировать водяной теплый пол самостоятельно. Если же решено пригласить рабочих-монтажников, тоже изучите материал — тогда вы сможете грамотно проконтролировать процесс. Вам все сделают качественно и не возьмут лишних денег непонятно за что.

В этом видео-ролике продемонстрирован монтаж системы отопления «водяной теплый пол» на примере работ в бизнес-центре Санкт-Петербурга, в помещениях которого нет ни одного радиатора. Наглядно показаны и прокомментированы все этапы укладки водяного теплого пола, начиная с проекта.


Этап 1. Составление проекта.

Проект водяного теплого пола включает схему расположения греющего контура (труб), параметры труб (тип, диаметр, общая длина), точки размещения приборов контроля и коллекторов.

План укладки труб можно составить с помощью компьютерной программы или начертить на миллиметровой бумаге. Главное — чтобы он был. Как вариант, составление проекта водяного пола заказывают профессиональному проектировщику, а остальные работы выполняют своими руками, следуя утвержденному плану.

Этап 2. Монтаж коллектора.

Коллектор может поставляться в собранном виде или в разобранном — тогда его нужно собрать в одно целое согласно инструкции производителя. Для размещения коллекторного блока предназначен коллекторный шкаф — его устанавливают на стене, близко к полу, в месте, которое отмечено на схеме.

Этап 3. Анализ исходного состояния пола и его выравнивание при необходимости.

Необходимо замерить перепад высот. Считается, что перепад в пределах 1 см допустим. Если разница больше, пол выравнивают. Для этого на всю поверхность наносят грунтовку для бетона (она улучшает сцепление раствора с основанием). С помощью лазерного уровня отмечают на стенах заданную высоту будущего пола. Использовать прибор удобнее всего, но можно взять и другие инструменты, например, ставить отметки по водяному уровню.

Из выравнивающей смеси (например, пескобетона М-300) формируют маячки — полосы, на верх которых укладываются металлические планки. Регулируя высоту планок над полом (вдавливая их в бетон), на всех маячковых полосах устанавливают уровень плоскости пола. По этим маячкам, лежащим в одной плоскости, ориентируются при заливке. Строительную смесь заливают между маячками и разравнивают, соблюдая уровень. После высыхания должна получиться ровная поверхность.

Если погрешности пола небольшие, углубления можно выровнять, подсыпав песок.

Этап 4. Монтаж демпферной ленты.

После того, как пол подготовлен, по всему периметру комнаты укладывают демпферную ленту и плотно, без пустот, крепят ее к стене. Лента может быть самоклеящейся — тогда ее приклеивают.

Этап 5. Укладка пленки.

Функция пленки — тепло-, паро- и гидроизоляция. Ее укладывают под плиты теплоизоляции и в качестве верхнего слоя — в зависимости от условий влажности конкретного помещения. Вместо пленки допустимо использовать и другие изолирующие материалы, разрешенные для применения в строительстве. Толщину пленки подбирают в соответствии с нормативной документацией (чаще всего берут пленку толщиной в 100 мкм). Пленку аккуратно расстилают по полу, отдельные полосы ее должны быть уложены внахлест. Края пленки, уложенной сверху на плиты, необходимо аккуратно заправить под полистирол.

Этап 6. Укладка теплоизоляции.

В качестве теплоизоляции водяного теплого пола используют плиты пенополистирола, пеноплекса или аналогичных материалов. Толщина изоляционного слоя должна быть не менее 5 см, а если у вас первый этаж, расположенный прямо на земле (не над подвалом), - то не менее 10 см. Плиты укладывают встык.

Этап 7. Укладка армирующей сетки.

Рекомендуемые параметры сетки — 100х100 (или 150х150) мм, толщина прутка — 4-5 мм. В некоторых случаях применяется двойное армирование — сетка кладется не только под трубы, но и поверх (для повышения прочности системы).

Этап 8. Укладка труб для воды по схеме.

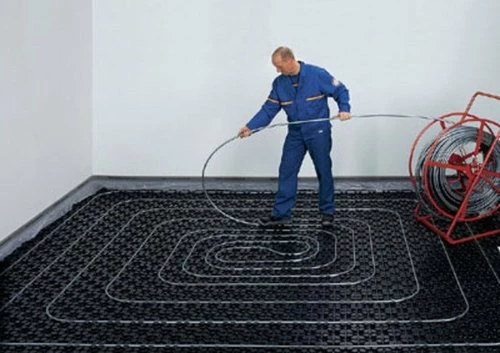

Трубы продаются в бухтах. Бухту аккуратно разматывают и укладывают трубу на сетку по схеме, описанной в проекте.


Фото: interplazasharm.com

Современные трубы для водяных полов очень гибкие и прочные, выдерживающие большие нагрузки на излом. Поэтому профессиональные монтажники не используют для сгибания трубы вспомогательные инструменты — делают это вручную. Начало и конец трубы всегда находятся возле коллектора. Рекомендуемое расстояние между трубами в контуре составляет 100-300 мм. Возле холодных стен шаг делают меньше, чем на основной поверхности. Способ и шаг укладки указан в проекте водяного пола. В одном контуре труба должна быть цельной. К сетке трубы крепятся хомутиками с шагом примерно 30-35 см.

Если используются специальные плиты пенополистирола с выступами для крепления, трубу укладывают в предназначенные для нее пазы. Как это делается, можно увидеть в следующем видео на примере монтажа системы водяного теплого пола Valtec:

Этап 9. Подключение труб к коллектору.

Возле коллектора трубы от всех контуров выходят из бетонной стяжки. На выступающие участки труб надевают специальные металлические уголки, которые защищают трубы от истирания. Концы труб подрезают до нужной длины только после того, как сам коллектор полностью смонтирован (чтобы избежать ошибок). Отрезать трубу следует строго перпендикулярно к ее поверхности (только в этом случае будет обеспечена прочность и герметичность соединения). Труба присоединяется к выходам коллектора с помощью компрессионных фитингов. Возле коллектора много труб сходятся вместе, поэтому часть их прячут в защитную гофротрубу (для защиты от перегрева). Чтобы можно было регулировать температуры с помощью комнатного термостата, на трубы устанавливают сервоприводы, которые подключают к разъемам коммуникатора (устройство, управляющее насосом и включающее заполнение пола горячей водой).




Фото: svojahibara.ru

Этап 10. Балансировка коллектора.

Под балансировкой понимаем настройку работы коллектора в соответствии с длиной всех контуров. Таблица балансировки прилагается к проекту теплого пола. В ней указано положение каждого вентиля (число поворотов).

Этап 11. Гидравлические испытания.

Систему нужно проверить на отсутствие протечек и работоспособность. Для этого трубопровод наполняют водой под давлением. Зимой систему испытывают без воды (сжатым воздухом). Давление в системе поддерживают все время, пока заливают стяжку.

Этап 12. Заливка стяжки.

Заливать и разравнивать смесь следует аккуратно, чтобы не повредить трубы. Рекомендуемая толщина стяжки — 5-10 см от слоя теплоизоляции. Слишком тонкий слой менее прочен. Более толстый слой повышает тепловую инертность пола (медленнее нагревается и медленнее остывает — сложно регулировать температуру). Для заливки используются специальные смеси для теплых полов, но можно применять и обычный цементно-песчаный раствор, который использовался для выравнивания (М-300).

Этап 13. Просушка стяжки.

Оптимальный срок сушки — 28 дней.

Этап 14. Выравнивание.

Снова, как и в самом начале, заделывают мелкие трещины и неровности, убирают выступающие камушки, грунтуют поверхность для лучшего сцепления и заливают самовыравнивающейся смесью.

Этап 15. Монтаж финишного покрытия

Укладка плитки, ламината и т. д.

Обзор основных поставщиков комплектующих для водяных теплых полов

Крупнейшие производители систем водяных теплых полов поставляют на наш рынок все элементы, необходимые для устройства обогрева пола: трубы и изоляционные маты, соединительные детали и приборы контроля управления. Лучший результат вы получите, если будете использовать все комплектующие одного и того же производителя. В этом случае все детали гарантированно будут совместимы друг с другом. Но можно собирать водяной пол и из разных деталей, как конструктор. Тогда уже вам самим или мастеру, которого вы наймете, придется тщательно выбирать элементы системы, подходящие друг к другу.

Производитель / торговая марка

Характеристика производителя

Теплые полы Uponor

Компания существует с 1918 г., основана в Финляндии. Поставляет оборудование для отопления, водоснабжения, комплекты теплого пола.

Теплые полы Kermi

Один из самых крупных и знаменитых в Европе производителей систем отопления.

Теплые полы Oventrop

Фирма основана в Германии в 1851 г. Производит и поставляет комплектующие для отопления и теплых полов.

Теплые полы Rehau

Компания появилась в Германии в 1948 г. Производит множество товаров (главным образом, из полимерных материалов), в том числе в области отопления и водоснабжения.

Теплые полы SANEXT

Российский разработчик и производитель, поставляющий на наш рынок весь комплекс оборудования для теплых полов, а также водоснабжения и отопления. Продукция применяется с 2005 г.

Теплые полы Термотех

Российская компания. На рынке более 15 лет. В комплекс услуг входит также проектирование, монтаж, сервисное обслуживание объектов.

Теплые полы Watts

Крупный европейский концерн — производитель и поставщик систем отопления и водоснабжения

Теплые полы Valtec

Российско-итальянская торговая марка, под которой выпускаются разнообразные элементы инженерной сантехники Компания появилась в Италии в 2002 г.

Водяные теплые полы всех перечисленных производителей характеризуется высоким качеством и широко применяется в разных регионах РФ. На трубы предоставляется многолетняя гарантия (на полиэтилен — до 50 лет, компания Rehau дает гарантию на срок эксплуатации своих труб даже до 100 лет при условии поддержания температуры в пределах +60°).

Какие трубы лучше  подойдут для теплого водяного пола?

Для примера сравним характеристики и цены на полиэтиленовые трубы для теплого водяного пола от лучших фирм-производителей, популярных на нашем рынке. Для сравнения выбраны трубы диаметром 16 мм.

Цены на трубы (полиэтилен) для системы водяного теплого пола

Наименование

Материал труб

Технические характеристики

Цена за 1 п. м.

Uponor PE-Xa
16х2 мм

поперечно сшитый полиэтилен PE-Xa

максимальная t теплоносителя 95 °, рабочее давление 6 бар, минимально допустимы радиус изгиба — 5 диаметров трубы

83,00 руб.

Kermi PE-Xc 16х2 мм

PE-Xc

58,00 руб.

Oventrop Copex PE-Xc 16x2,0 мм

61,00 руб.

Rehau Rautherm S 17х2 мм

полиэтилен RAU-PE-Xa+EVAL)

82,00 руб.

Труба п/этиленовая SANEXT 16х2 мм

Pex-b//EVOH//Pex-b

43,00 руб.

Watts INTERSOL 16х2 мм

PEXb

максимальная t теплоносителя 95 °, рабочее давление 10 бар, минимально допустимый радиус изгиба — 3 диаметра трубы

39,00 руб.

Из таблицы видно, что трубы для водяного пола разных производителей обладают близкими эксплуатационными характеристиками. Большинство известных брендов производят продукцию хорошего качества.

Выбирая лучшую систему водяного теплого пола, помните только, что экономить на материалах не стоит. Можно установить в стяжку трубы неизвестного происхождения, но кого вы будете обвинять, если через год они у вас потекут? Ремонт полов обойдется значительно дороже, чем первоначальная экономия на материалах.

Резюме

Если вы приняли решение установить в своем доме водяной теплый пол и убедились, что технически в ваших условиях это возможно, пригласите для установки системы фирму, имеющую большой стаж работы на этом рынке. Почитайте отзывы, посмотрите примеры работ, которые уже выполнены мастерами. Проверьте, что компания устанавливает оборудование известного производителя и дает гарантию на свою работу. Желательно, чтобы эта же фирма занималась и обслуживанием водяных полов.

Если же вы хотите собирать водяной теплый пол своими руками, подберите качественную систему (опять же — от известного производителя), отнеситесь внимательно к этапу проектирования, строго соблюдайте технологию — только тогда у вас все получится и ваши ноги больше не будут мерзнуть.
